自力式压力调节阀的工作原理

发布时间:2014/12/26
      问:自力式压力调节阀的工作原理
      答:自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。自力式压力调节阀根据取压点位置分阀前和阀后两类,取压点在阀前时,用于调节阀前压力恒定;取压点在阀后时,用于调节阀后压力恒定。当将阀前和阀后压力同时引入执行机构的气室两侧时,自力式压差调节阀可以调节调节阀两端的压力恒定,也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧,组成自力式流量调节阀,或用其他方式将流量检测后用自力式压差调节阀实现流量调节。

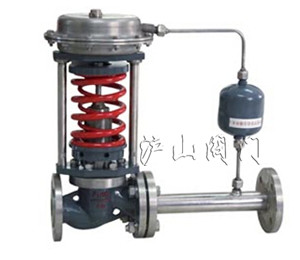

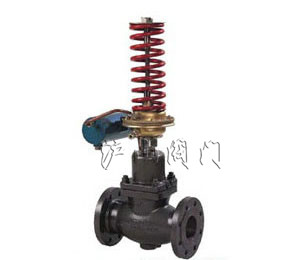

自力式压力调节阀

   1)作阀后压力调节时的工作原理:

     工艺介质的阀前压力P1经过阀芯、阀座的节流后,变为阀后压力P2P2经过导压管输入到执行器的下膜室内作用在顶盘上,产生的作用力与弹簧的反作用相平横,决定了阀芯、阀座相对位置,控制阀后压力。当阀后压力P2作用在顶盘上的作用力也随之增加。此时,顶盘的作用力大于弹簧的反作用力,使阀芯关向阀座的位置,直到顶盘的作用力与弹簧反作用力相平衡为止。这时阀芯与阀座之间的流通面积减少,流阻变大,从而使P2降为设定值。同理,当阀后压力P2降低时,作用方向与上述相反,这就是阀后压力调节时的工作原理。

     当需要改变阀后压力P2的设定值时,可调整调节螺母。

   2)作用前压力调节时的工作原理

     工艺介质阀前压力P1通过阀芯、阀座节流后变为阀后压力P2,同时P1通过导压管输入到执行器的上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平横,决定了阀芯、阀座的相对位置,控制阀前压力。当阀前压力P1增加时,P1作用在顶盘的作用力也随之增加。此时,顶盘上的作用力大于弹簧的反作用力,使阀芯向离开阀座方向移动,直到顶盘的作用力于弹簧反作用力相平衡为止。这时,阀芯与阀座之间流通面积变大,流阻变小,从而使P1降为设定值。同理,当阀前压力P1降低时,作用力方向与上述相反,这就是阀前压力调节时的工作原理。

      当需要改变阀前压力P1的设定值时,可调整调节螺母。

     3 作差压控制时的工作原理:

     工艺介质通过阀节流后,进入被控设备,而被控设备的差压,分别引入阀的上、下膜室,在上、下膜室内产生推力,并与弹簧反力相平衡,从而确定了阀芯与阀座的相对位置,而阀芯与阀座的相对位置确定了差压值△P的大小。当被控差变化时,力的平衡被破坏,从而带动阀芯运动,从阀芯的运动改变了阀的阻力系数,即控制了被控差压值为设定值。这就是差压控制的工作原理。

      当需要改变差压设定值时,可调整调节螺母。


相关产品:

V230Y自力式压力调节阀
