一、原理

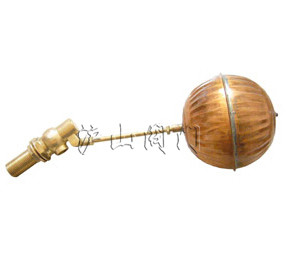

浮球阀工作原理是依赖浮球室中的浮球受液面作用的降低和升高，去控制一个阀门的开启或封闭。满液式蒸发器要求液面保持一定高度，一般适合采用浮球膨胀阀。漂上升就带动连杆也上升。当蒸发器中液面下降时，浮球室液面也下降，于是浮球下降，依赖杠杆作用使阀门开启度增大，加大供液量。反之亦然。浮球阀是通过控制液位来调节供液量的。浮球室置于满液式蒸发器一侧，上下用平衡管与蒸发器相通，所以两者的液面高度一致。连杆与另一真个阀门相连，当上升到一定位置时，连杆支起橡胶活塞垫，封锁水源。当水位下降时，浮漂也下降，连干又带动活塞垫开启。浮漂始终都要漂在水上，当水面上涨时，浮漂也随着上升。
二、主要结构特点
1.阀门设有开、关位置指示；
2.锁定装置；
3.阀杆防飞结构；
4.防静电装置；
5.防火结构；
6.独特阀座密封结构；
7.中法兰（阀体与左体连接部）无外漏结构。
浮球阀是球体无支撑轴，球体被两阀座夹持其中呈“浮动”状态，它在管道上主要用于切断、分配和改变介质流动方向。浮动球阀主要有阀座密封设计、可靠的倒密封阀封杆、防火静浮球阀电功能、自动泄压和锁定装置等结构特点
三、适用环境
浮动球阀适用于：化工，石油，天然气，冶金，等行业及含硫化氢介质，杂质多，腐蚀严重的天然气长输管线。浮动球阀根据不同的使用要求，以壳体材料为基础分为：普通碳钢系列（WCB&A105)；不锈钢系列(304,316);低温钢系列(LCB,LCC);抗硫系列等。浮动球阀适合一般工业使用。
|
