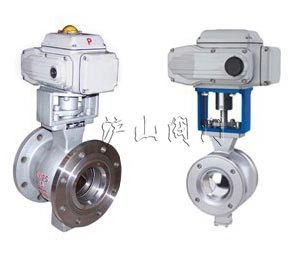

ZAJV电子式电动V型调节球阀，配用CKR系列电动执行机构，无需另配伺服放大器，有输入控制信号（4-20mADC或1-5ADC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。
一、阀体
公称通径；25-300mm
公称压力：PN1.6, 4.0, 6.4Mpa
连接形式：法兰式按JB/T79.2-94凹或按JB78-5P对夹式
法兰连接
材料：WCB ZG1Gr18Ni9Ti CF3M
填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉编织填料。耐高温碳纤维填料
温度：常温：-20℃~+120℃ 散热：+200℃~+450℃
二、阀内组件
阀芯形式：V形缺口半球体
流量特性：等百分比特性。
球体阀杆2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金属阀座材料：与阀杆材料相同，密封堆焊钴铬硬质合金，非金属阀材料，增强聚四氟乙烯。
三、执行机构
类型：可选用PSQ系列、CKR、3810系列角行程执行机构。
防爆型选3810系列。
四、V形球阀规格参数表：
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系数（Kv）
|
25
|
40
|
63
|
100
|
160
|
250
|
350
|
680
|
990
|
1600
|
2500
|
4000
|
|
动作范围
|
0-90°
|
|
允许压差△P
|
小于公称压力（1.6MPa）
|
|
泄漏量Q
|
按API598标准测试 无泄漏
|
|
环境温度℃
|
-20~60℃
|
|
基本误差
|
±2%
|
|
回差
|
±2%
|
|
死区
|
1%
|
|
可调范围
|
250:1
|
|
配用执行机构
|
CKR-05~10
|
CKR-20
|
CKR-40
|
CKR-60
|
CKR-100
|
CKR-200
|
五、ZAJV电子式电动V型调节阀外形尺寸
|
公称通径DN
|
L
|
CWR
|
H1
|
D1
|
Z-ød
|
|
1.6\2.5\4.0
|
H
|
L1
|
1.6MPa
|
|
25
|
102
|
277
|
208
|
60
|
85
|
4-14
|
|
32
|
102
|
295
|
208
|
65
|
100
|
4-18
|
|
40
|
114
|
305
|
208
|
75
|
110
|
4-18
|
|
50
|
124
|
364
|
208
|
95
|
125
|
4-18
|
|
65
|
143
|
379
|
208
|
105
|
145
|
4-18
|
|
80
|
165
|
389
|
256
|
120
|
160
|
8-18
|
|
100
|
194
|
402
|
256
|
140
|
180
|
8-18
|
|
125
|
213
|
426
|
256
|
165
|
210
|
8-18
|
|
150
|
229
|
445
|
256
|
185
|
240
|
8-23
|
|
200
|
243
|
465
|
256
|
205
|
295
|
12-23
|
|
250
|
297
|
610
|
346
|
240
|
355
|
12-25
|
|
300
|
338
|
660
|
346
|
290
|
410
|
12-25
|
|
Z
|
A
|
J
|
V
|
9
|
11
|
F
|
16
|
P
|
G
|
|
自控
阀门
|
执行机
构类型
|
位移
特征
|
阀门
代号
|
传动
形式
|
连接
形式
|
密封面
材料
|
公称
压力
|
阀体
材质
|
温度类型
|
|
|
D：表示
PS系列
|
J：表示
角行程
|
Q：表示
球阀
|
9：表示电动
|
41：表示
法兰
|
F：表示
四氟乙烯
|
16：表示
1.6MPa
|
C：表示
碳钢
|
G：表示中温型
常温省略
|
|
|
R：表示
3810系列
|
|
D：表示
碟阀
|
6：表示气动
|
11：表示
丝扣
|
H：表示
金属硬密封
|
25：表示
2.5MPa
|
P：表示
不锈钢
|
|
|
|
A：表示
CKR系列
|
|
V：表示
V形球阀
|
|
71：表示
对夹式
|
|
40：表示
4.0Mpa
|
|
|
|
|
|
|
|
|
|
|
64：表示
6.4MPa
|
|
|
|
