阀门的种类很多,且有多种分类的方法。
按用途和作用分类
截断阀类
主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、 碟阀、柱塞阀、球塞阀、针型仪表阀等。
调节阀类 主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。
止回阀类 用于阻止介质倒流。包括各种结构的止回阀。
分流阀类 用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。
安全阀类 用于介质超压时的安全保护。包括各种类型的安全阀。
按主要参数分类
(一) 按压力分类
真空阀 工作压力低于标准大气压的阀门。
低压阀 公称压力PN 小于1.6MPa的阀门。
中压阀 公称压力PN 2.5~6.4MPa的阀门。
高压阀 公称压力PN10.0~80.0MPa的阀门。
超高压阀 公称压力PN大于100MPa的阀门。
(二) 按介质温度分类
高温阀 t 大于450'C的阀门。
中温阀 120 'C小于 t 小于450 'C的阀门。
常温阀 -40 'C小于 t 小于120 'C的阀门。
低温阀 -100 'C小于 t 小于-40 'C的阀门。
超低温阀 t 小于-100 'C的阀门。
(三) 按阀体材料分类
非金属材料阀门:如陶瓷阀门、玻璃钢阀门、塑料阀门。
金属材料阀门:如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。
金属阀体衬里阀门:如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
通用分类法
这种分类方法既按原理、作用又按结构划分,是目前国际、国内常用的分类方法。一般分 闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀 安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

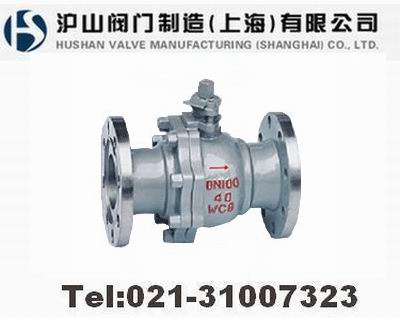

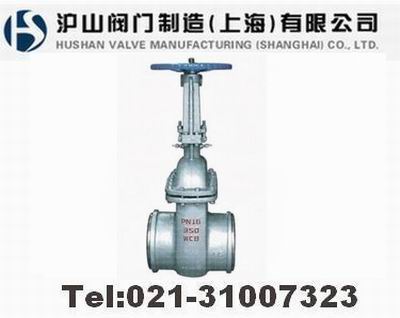

闸阀 球阀 蝶阀
|
