气动球阀的原理与特点

发布时间:2015/3/12
问:气动球阀的原理与特点

答:气动球阀是球阀配上气动执行器。气动执行器的执行速度相对较快,快的开关速度0.05秒/次,所以通常也叫气动快速切断球阀。气动球阀是由旋塞阀演变而来。它具有相同的旋转90度动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。 本类阀门在管道中可任意位置安装。

气动球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动气动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。

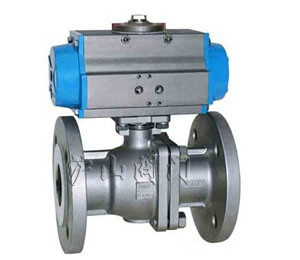

Q641F气动软密封球阀


  1、流体阻力小、气动球阀是所有阀类中流体阻力小的一种,即使是缩径气动球阀,其流体阻力也相当小。

  2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。

  3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且气动球阀的阀封能力随着介质压力的增高而增大。

  4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。

  5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故气动球阀的使用寿命长。

  6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

  7、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
