| 问：角型调节阀的结构和使用
答：在生产过程自动化调节系统中，调节阀是一个重要的、必不可少的环节，被称之为生产过程自动化的“手脚”，是自动控制系统的终端控制元件之一。它是由执行机构和阀两部分组成。从水力学观点来看，调节阀是一个局部阻力可以变化的节流元件，是按照输入信号通过改变行程来改变阻力系数，从而达到调节流量的目的。

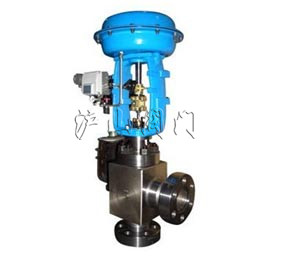

角型调节阀的结构与使用
1、角型调节阀的结构
角型调节阀除阀体为角型外，其他结构均和单座阀相似，其特点决定了它的流路简单，阻力小，特别有利于高压降、高粘度、含有悬浮物和颗粒状物质流体的调节。它可以避免结焦，粘结和堵塞等现象发生，也便于清洗和自净。
2、角型调节阀正、反向使用比较
一般情况下，角型调节阀均采用正向安装，即底进侧出。只有在高压差场合和高粘度、易结焦、含悬浮颗粒物介质的情况下，才推荐反向安装，即物料侧进底出。角型调节阀反向使用的目的是为了改善不平衡力和减少对阀芯的磨损，同时也有利于高粘度、易结焦和含悬浮颗粒物介质的流动，避免结焦和堵塞。
角型调节阀反向使用剖析
角型调节阀在高压降的工艺条件下，推荐反向使用。在水联动试车时，角型调节阀产生强烈振荡，且发出刺耳的噪声，试车4h后阀芯就断裂了。
下面就其断裂原因进行如下分析：
我们知道，目前除了蝶阀和隔膜阀在结构上完全对称外，所有其他结构的调节阀都是不对称的。当调节阀改变流动方向时，由于流路的变化会引起)值变化。各类调节阀的正常流向均为使阀芯打开的方向(正向使用)，生产厂也只提供正常流向时的流通能力)值和流量特性。当调节阀反向使用时，既流体沿着使阀芯关闭的方向流动时，调节阀的流通能力会增大。水联动试车时，模拟工艺条件不可能很快达到正常状态，调节阀在较长时间内处于小开度状态下使用，由于不平衡力的作用，会出现严重的不稳定。所以调节阀会产生强烈的震荡并发出刺耳的噪声，因而导致阀芯很快断裂。而在正常工艺条件下，调节阀的开度是适中的，即使小开度也是短暂的，所以调节阀可正常安全使用。
结论
一般情况下，角型调节阀均不推荐反向使用，只有在高压差、高粘度、易结焦和含悬浮颗粒介质才推荐反向使用。反向使用时，应避免长期小开度情况下运行，尤其在试车时更应注意。
