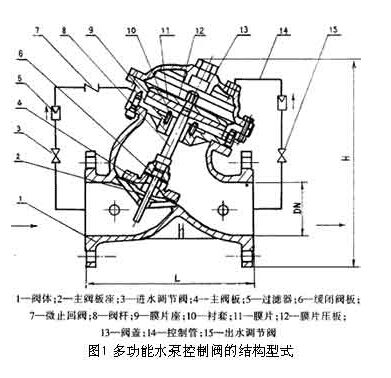

多功能水泵控制阀结构参见下图，由主阀及外装附件组成。主阀包括阀体、主阀板、缓闭阀板、阀杆、阀座以及膜片控制器（含阀盖、膜片座、膜片、膜片压板）：外装附件有控制阀、过滤器、排空阀、微阻止回阀。其中微阻止回阀是特制配件，在其止回方向设有限流孔。
工作原理
水泵启动前，阀门出口端压力作用在主阀板上，阀门处于关闭位置，同时膜片控制器的上腔连通压力水，下腔则与阀门进口端的低压相通。
水泵启动后，阀门进口压力逐渐升高，同时压力水通过阀门进口端的连接管缓慢进入膜片控制器下腔，实现主阀板的缓慢开启，开启速度可通过控制阀进行调节。
水泵停机，阀门进口的压力降低，当接近零流量时，主阀板在自身重力作用下迅速关闭。因阀门进口端压力降低，阀门出口端的压力水通过连接管进入膜片控制器上腔，下腔水通过阀门进口端的连接管压回至阀门进口端，缓闭阀板缓慢关闭，慢关时间可通过控制阀进行调节。主阀板的速闭和缓闭阀板的缓闭符合两阶段关闭规律，能有效地消除水锤。
