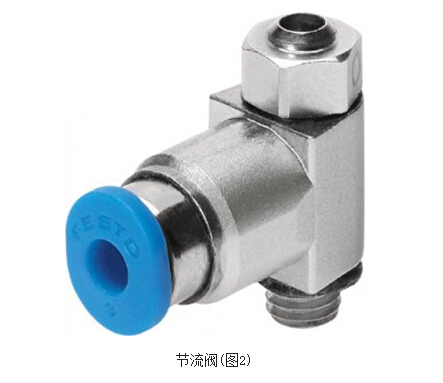

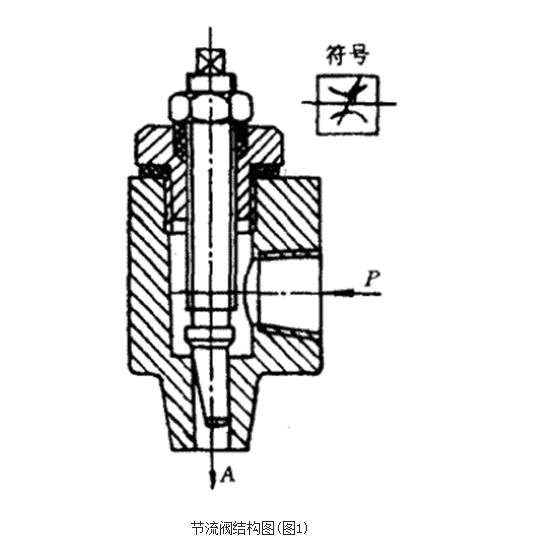

如下图气流径P口输入，通过节流口的节流作用后经A口输出。节流口的流通面积与阀芯位移量之间有一定的函数关系，这个函数关系与阀芯节流部分的形状有关。常用的有针阀型、三角沟梢型和圆柱斜切型等，与液压节流阀阀芯节流部分的形状基本相同，这里不再重复。图示即是圆柱斜切阀芯的节流阀。

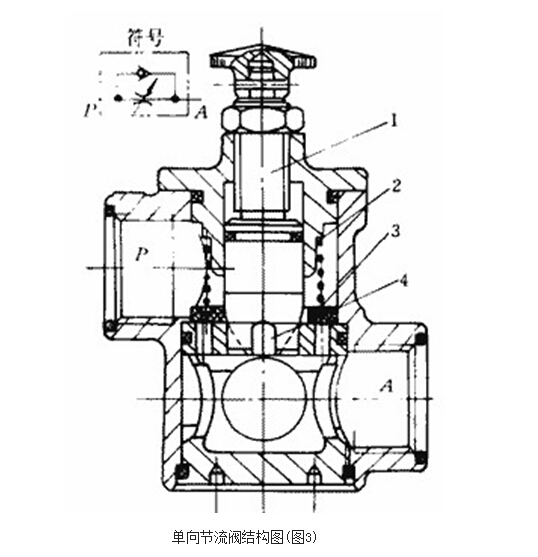

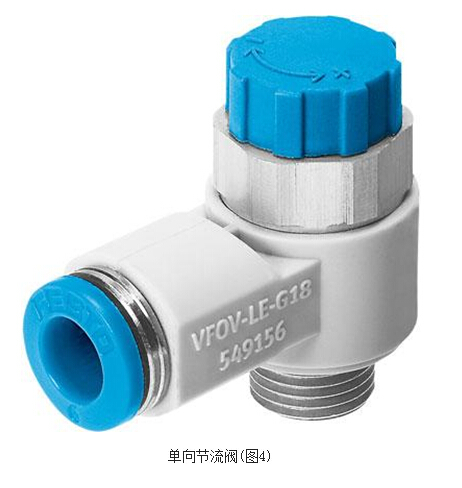

下图为单向节流阀结构图，它是单向阀和节流阀并联而成的组合控制阀。当气流由P口向A口流动时。经过节流阀节流;反方向流动，即由A向P流动时，单向阀打开，不节流。单向节流阀常用于气缸的调速和延时回路中。
