一、脉冲式安全阀概述：
脉冲式安全阀由主安全阀、脉冲阀和连接管道组成。主安全阀由小脉冲阀控制。在正常情况下，主阀被高压蒸汽压紧，严密关闭。当汽压超过规定值时．小脉冲阀先打开，蒸汽经导汽管引入主阀活塞上面，蒸汽在活塞上的压力可以克服弹簧压紧的作用力，故将主阀打开排汽泄压；当压力下降到一定数值后，小脉冲阀关闭．活塞上的汽流切断，因此主安全阀又关闭。而活塞上的余汽可以起缓冲作用，使主阀缓慢关闭，以免阀瓣与阀座因撞击而损伤。
二、脉冲式安全阀的工作原理：

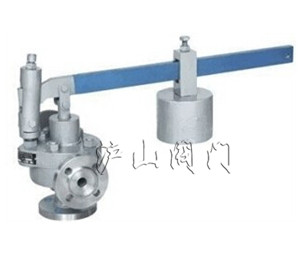

脉冲式安全阀由主安全阀和脉冲安全阀组成，脉冲安全装置如图一所示，用于高压，超高压亚临界锅炉上，为双排汽结构，用于再热器上中压主安全阀，则为单排汽结构。它的工作原理是用脉冲安全阀控制主安全阀，在正常情况下，主安全阀被活塞下部高压蒸汽压紧，严密关闭。当压力达到安全阀起座规定值时，脉冲安全阀先打开，蒸汽引入主安全阀活塞上面，由于活塞受压面积大于阀瓣受压面积，可以同时克服蒸汽和弹簧的作用力，将主安全阀打开。压力降到一定数值时，脉冲安全阀关闭，活塞上的汽源中断，因此在蒸汽压力和弹簧力作用下主安全阀自动关闭。脉冲安全阀还分别带有用来开启或关闭用的电磁铁，机械和电气动作互不干扰。
三、脉冲安全阀的动作方式
正常运行中，脉冲安全阀的关闭电磁铁通电，有一经常关闭压力加在脉冲安全阀上。当电接点压力表高闭合，或者通过CRT或立盘操作时，中间继电器带电，开启电磁铁动作，阀杆受到向上拉力，将阀门打开，关闭电磁铁失电、关闭力丧失。当安全阀压力降低时，中间继电器失电，则关闭磁铁带电，阀杆受到向下压力，阀门关闭。如电气回路失灵，则在压力升高至动作值时，直接顶开脉冲安全阀，进一步使主安全阀动作。
工质压力高至动作值时，在人为不干预情况下，通过电接点压力表高闭合或直接克服电磁铁关闭力两种动作途径，打开脉冲安全阀，使主安全阀动作。
控制室立盘操作，对其它两种远方动作方式有闭锁作用，优先于其它两种方式。例如在电接点压力表管发生冻结导致压力升高，安全阀误动时，可以在立盘上操作来关闭安全阀。但在立盘上操作时，必须用手将其保持住，否则一松手，立盘上操作操作按钮会自动复位，失去关闭作用，在保持的同时，可以解掉电接点压力表，来防止它的误动。
假如关闭脉冲来汽门，因没有蒸汽通过脉冲安全阀进入主安全阀，即使脉冲安全阀动作，主安全阀也不会动作，这就是正常运行中对脉冲安全阀进行定期试验的原理。
|
