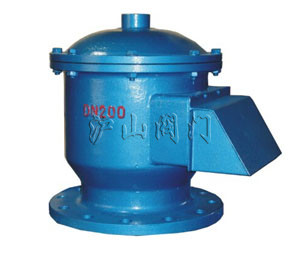

呼吸阀是用弹簧限位阀板，由正负压力决定或呼或吸。还有重力式呼吸阀，是靠重力来调节的，当容器里面的气压达到超过重压时该阀打开卸压。具体描述：当储罐内压力与大气压力平衡时，呼吸阀呼出阀瓣与呼出口阀座严密配合，吸入阀瓣与吸入口阀座严密配合。当储罐内压力超过大气压力值（即产生过高正压）时，罐内高压直接作用于呼吸阀瓣下方，并克服阀瓣重力以及作用于阀瓣上的外气压力，从而打开呼吸阀瓣由A通道排出罐内过高气压，使罐内压力与大气压力保持平衡。当储罐内压力低于大气压值（即产生过低负压）时，大气压通过吸气通道B进入并直接作用于吸入口阀瓣下方，并克服阀瓣重力以及作用于阀瓣上方的罐内压力，从而打开吸入口阀瓣向储罐内补充压力，使罐内压力与大气压力保持平衡。当发生火警时，火源有可能通过进入口向储罐内漫延，当火焰通过呼吸阀内阻火芯层的狭小孔隙时，由于器壁效应，波纹板吸收大量热源，使热损失突然增大，从而使火焰熄灭。
呼吸阀的原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性;当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高;当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置。
呼吸阀的品种很多，各有不同的性能。选用呼吸阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的呼吸阀才是正确和有效的。呼吸阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理：密度差、温度差和相变。
管道阻火器是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。最大背压率为80%，工作质量高，是生产工艺加热设备最理想的呼吸阀。
|
