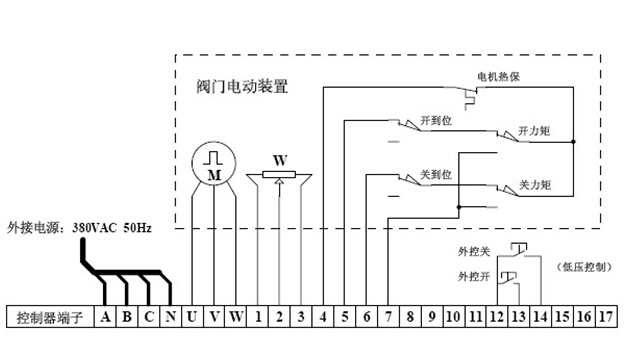

电动阀门是由阀门电动装置和阀门共同组成的统一体。它既是管道部件-阀门，又是自动化部件—电动执行器。所以它除了必须满足生产过程对于阀门的要求外，还必须满足生产过程对于自动装置的要求。电动阀门的结构是会随着它本身各个部件的不同而有差别的。下图是电动阀门的控制图。
电动阀门使用电动机作为原动机。通常采用专门设计的三相异步电动机。电动机按短时工作制设计，没有散热设备，具有软的或较软的机械特性。对于要求可靠性高的场合，采用串激直流电动机。而对于要求改变转速的场合，采用变速三相异步电动机。
电动机通过主传动机构减速后带动阀门的启闭件。主传动机构的结构形式较多。但传动方式不外乎正齿轮传动、蜗轮传动、正齿轮行星传动、摆线针齿行星传动和谐波传动等。最常见的主传动机构的结构形式，是正齿轮传动和蜗轮传动的结合。
主传动机构输出的转矩通过梯形螺纹转换为推力，去带动作直线运动的阀门启闭件(闸阀和截止阀)。通常转矩一推力转换用的阀杆螺母都设在阀杆上作为阀门的一 个部件。这时电动执行机构输出转矩去带动阀杆螺母。但是，有时也把梯形螺纹(阀杆螺母)设在电动执行机构内，使电动执行机构直接输出推力。
对于启闭件作旋转运动的阀门(球阀和蝶阀)，主传动机构的输出轴还要通过二次减速器才能去带动阀门启闭件。二次减速器通常采用行星齿轮传动、蜗轮传动和螺杆摇臂传动。二次减速器通常装在独立的壳体内再与电动执行机构拼接。
|
