自由半浮球式疏水阀只有一个半浮球式的球桶作为活动部件，开口往下下，球桶就是启闭件，同时又是密封件。整个球面都可以为密封，使用的寿命很长，能够抗水锤，不容易损件，滑蒸汽泄漏。背压率要大于80%，能排饱和温度的凝结水，最小的过冷度为0℃，加热设备里不存水能使加热设备达到最佳换热效率。
在装置刚启动时，管道内的空气与低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开而开启阀门，空气与低温凝结水迅速排出。在蒸汽进入球桶内，球桶会产生向上浮力，同时阀内的温度会升高，双金属片的排空元件收缩，球桶会漂向阀口，关闭阀门。当球桶内的蒸汽变成凝结水时，球桶会失去浮力往下沉，开启阀门，凝结水能迅速排出。当蒸汽再进入球桶之内阀门再关闭，间断和连续的工作。

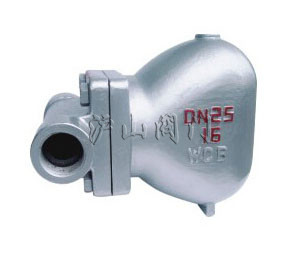

杠杆浮球式疏水阀基本特点和自由浮球式相同，内部的结构是浮球连接杠杆带动阀心，随凝结水的液位升降进行开关阀门。杠杆浮球式疏水阀利用双阀座增加凝结水排量，可达到体积小排量大，最大疏水量达100吨/小时，是大型加热设备最理想的疏水阀。
在装置刚启动时，管道内的空气和低温凝结水进入疏水阀内，倒吊桶靠自身重量下坠，倒吊桶连接杠杆带动阀心开启阀门，空气和低温凝结水迅速排出。当蒸汽进入倒吊桶内，倒吊桶的蒸汽产生向上浮力，倒吊桶上升连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶连接杠杆带动阀心开启阀门，循环工作，间断排水。
|
