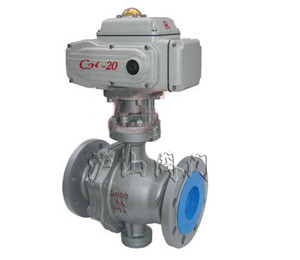

一、硬密封电动球阀概述
球阀在石油、化工、冶金和城市集中供热等行业得到了广泛的应用。但是密封副用PTFE 高分子材料制造的球阀，不能用于温度大于280 ℃或输送介质呈微小颗粒状的工况。而以金属材料作密封副的硬密封球阀，在旋转球体时会因结构不同出现各种情况。如金属弹性阀座密封结构，由于弹性阀座与球体之间并未形成间隙，所以其摩擦力很大。金属浮动阀座密封结构其浮动阀座与阀体之间不易密封。组合球撑开式密封结构，由于零部件多，结构复杂，增加了加工难度与制造成本，尤其是小口径的硬密封球阀，这种结构显然是不适用的。
二、硬密封球阀工作原理
硬密封球阀的球体中心线相对于阀体中心线偏移a 、b， 阀座密封面偏心b。当阀杆绕O 点顺时针旋转90°，则球体亦随之旋转90°，并与阀座密封面紧密吻合， 阀门将达到可靠密封。由于阀门密封采用凸轮式偏心结构， 当阀门开启时，球体迅速脱离阀座密封面。阀门关闭时，球体迅速与阀座密封面吻合。从而达到了开启扭矩小，关闭严密的目的。
三、硬密封球阀结构特点
小口径阀门体腔空间窄小, 通常的结构设计已不适用。因此，阀杆末端加工成扁形并带有短轴， 球体上下均有扁形槽及孔，孔用于与上下阀杆连接起到固定球体， 限制球体自由度的作用，同时起到平衡体腔与管线介质间压力的作用。扁形槽与阀杆配合, 传递来自于手柄的扭矩。
|
