自力式调节阀的原理及应用

     自力式压力调节阀因为不需要其它外来能源如电源、气源，仅靠介质自身的能量来驱动，既节能又环保，使用方便，安装完毕后设定好压力值即可投入自动运行，所以在对控制精度要求不高，缺乏电源、气源的场合，得到了越来越广泛的使用。但在使用过程中，一定要注意选型的特殊性，否则容易引起事故。在使用过程中，要注意使用的选型和安装环境，因此，详细了解自力式压力调节阀的工作原理和结构是非常重要的。

1、技术特点：
     自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而实现自动调节的执行器产品。该产品最大特点，  能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量特征，动作灵敏、密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压（用于阀后调节），或泄压、持压（用于阀前调节）的自动控制。附设冷凝器可在≤350℃温度下使用。

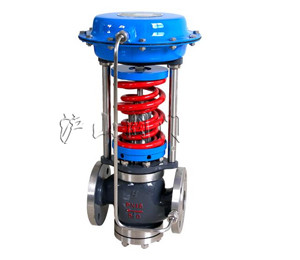

2、结构及工作原理
    工艺介质的阀前压力Pl经过阀芯、阀座的节流后，变为阀后压力P2。P2经过控制管线输入执行器的下膜室作用在顶盘上．产生的作用力与弹簧的反作用力相平衡．决定了阀芯、阀座的相对位置．控制阀后压力。当阀后压力P2增加时．P2作用在顶盘上的作用力也随之增加。此时．顶盘的作用力大于弹簧的反作用力．使阀芯关向阀座的位置．直到顶盘的作用力与弹簧反作用力相平衡为止。这时．阀芯与阀座之间的流通面积减少．流阻变大．从而使P2降为设定值。同理，当阀后压力P2降低时．作用方向与上述相反．这就是阀后压力调节时的工作原理。当需要改变阀后压力P2的设定值时．可调整调节螺母。
3、用途和适用范围
    自力式压力调节阀（以下简称压力阀）是一种无需外来能源而只依*调介质自身的压力变化进行自动调节压力的节能型产品．具有测量、执行、控制的综合功能。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供嗳系统。本产品可用于非腐蚀性（最高温度350℃）的液体、气体和蒸汽等介质的压力控制装置。
