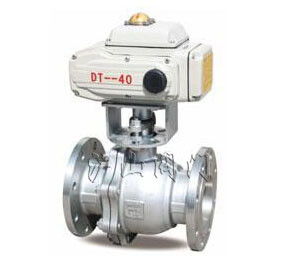

一、ZDRR型电动O型切断球阀简介：
ZDRR型电动O型切断球阀是由O型固定式球阀和最新式的电子式角行程电动执行机构配套推出的一种新颖的高级电动控制阀，由3610R或3410R系列角形程电动执行机构与调节阀调节机构组成，具有结构简单，切换速度，流能能力大，零泄漏等特点，并可根据需要选装不同装置，（机内选装一体式）实现不同的控制要求。适用于高粘度，含纤维，固体颗粒流体的场合，广泛应用于石油化工、治金、轻工等工业、自动化等行业的控制系统中。
二、ZDRR型电动O型切断球阀特点：
1、O型固定式球阀采用固定球设计，启闭力矩小、开启灵活、工作更稳定。
2、O型固定式球阀采用全通设计，具有最大的流通能力且流通阻力可以忽略不计。
3、O型固定式球阀采用双向不锈钢硬密封双阀座结构、具有密封性能优越、可以双向密封、剪切力强等特点，泄漏量额定流量系数。
4、O型固定式球阀采用固定球设计，并增加了预紧力弹簧，使得气动球阀具有自动泄压功能。
5、O型固定式球阀采用金属阀座，适用工作温度范围大为提高。
6、电动执行采用最新型的电子式电动招待器，具有结构 紧凑、体积精小、可靠耐用等优点。
三、ZDRR型电动O型切断球阀调节机构主要技术参数：
|
公称通径mm |
15 |
20 |
25 |
32 |
40 |
50 |
80 |
100 |
|
|
额定流量系数Kv |
20 |
38 |
72 |
110 |
170 |
270 |
510 |
940 |
|
|
公称压力MPa |
1.0 、1.6、6.4 |
||||||||
|
额定转角° |
0～90 |
||||||||
|
流量特性 |
快 开 |
||||||||
|
介质温度℃ |
-20～120 |
||||||||
|
阀体材质 |
HT200、ZG230-450、ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti |
||||||||
|
球体材质 |
1Cr18Ni9 , 0Cr18Ni12Mo2Ti |
||||||||
|
法兰尺寸、型式 |
PN10、16按JB78-59光滑式，PN64按JB/T79.2-94凹式 |
||||||||
|
配执行机构型号 |
PN10、16 |
361RSA-05 341RSA-05 |
361RSB-10 341RSB-10 361RXB-10 341RXB-10 |
361RSC-30 341RSC-30 |
|||||
|
PN64 |
361RSB-10 341RSB-10 361RXB-10 341RXB-10 |
361RSC-30 341RSC-30 |
361RSD-150 341RSD-150 |
||||||
注：1、根据现场使用条件，可配防爆型执行机构。
2、可为用户提供ANSI、JPI、JIS、DIN等法兰标准产品，其法兰距按用户需要确定。
