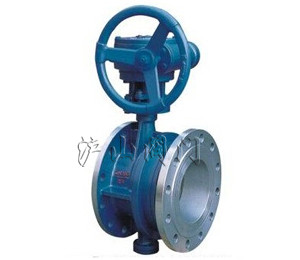

一、伸缩法兰蝶阀简介：
伸缩蝶阀是由本公司自主设计、开发、制造的一款产品，是用圆形蝶板作启闭件并随阀杆转动 来开启、关闭和调节流体通道的一种阀门。伸缩蝶阀的蝶板安装于管道的直径方向。在伸缩蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则程全开状态。伸缩法兰蝶阀适用温度≤80℃，用于石油、化工食品医药轻纺、造纸、电力、给排水、气体管路上，作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。设计新颖、合理、结构独特、重量轻、操作方便、起闭迅速。
二、伸缩法兰蝶阀的特点：
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90度回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、密封件可更换，且密封可靠达到双向密封。
6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
7、该阀可设计成法兰连接和对夹连接。
8、驱动方式可选择手动、电动或气动。
三、伸缩法兰蝶阀安装使用注意事项：
1、伸缩法兰蝶阀在安装前必须平放，切勿随意磕碰；
2、伸缩法兰蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度 (即设计长度)；
3、当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉行伸缩阀，以免损坏伸缩阀；
4、伸缩法兰蝶阀蝶阀可在任意位置安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出，支架的支承力按公式计算，运行时严禁将支架卸掉。
5、伸缩法兰蝶阀不做温度补偿同时,只做安装更换、维修阀门方便用时,可用通螺栓限位，对称夹紧伸缩法兰蝶阀以防止伸缩管拉出，损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力,按上式公式进行计算，运行时 限位螺栓严禁卸掉(螺栓另配)；
6、管道施工现场严禁随意拆卸解体伸缩法兰蝶阀蝶阀；
7、本伸缩法兰蝶阀，加工精细,配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩阀两端管道必须同心，管道上的两法兰面要求平行；
8、法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓；
9、伸缩管安装在阀门后；
10、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。
|
