一、氧气切断阀用途和性能规范：

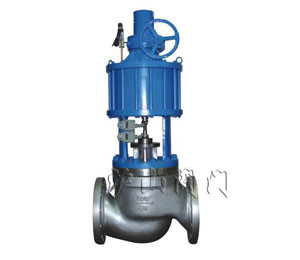

1、用途：ZSPQ-25P氧气切断阀是一种能在各种管路上做远距离、快速开启和切断的阀门。
2、性能规范：
|
规格 (DN) |
公称压力 (Mpa) |
密封试验压力 (Mpa) |
阀体强度试验压力 (Mpa) |
工作温度 (℃) |
适用介质 |
阀瓣开启高度 (mm) |
|
15 |
2.5 |
2.75 |
3.75 |
-40℃∽200℃ 或 -40℃∽425℃ 按订货技术要求 |
水 蒸汽 油品 气体
|
15 |
|
20 |
2.5 |
2.75 |
3.75 |
18 |
||
|
25 |
2.5 |
2.75 |
3.75 |
18 |
||
|
32 |
2.5 |
2.75 |
3.75 |
22 |
||
|
40 |
2.5 |
2.75 |
3.75 |
27 |
||
|
50 |
2.5 |
2.75 |
3.75 |
30 |
||
|
注：≥DN50的技术参数同上，开启高度按阀门公称口径的百分之¼±%5计算 |
||||||
二、氧气切断阀作用原理及结构说明：
当控制器按事先编好的程序对某个电磁换向阀输出一个电信号，该电磁换向阀动作，使带压仪表气过电磁换向阀的切换进入气动执行机构的气缸上腔或下腔，推动活塞运动使阀们开启或关闭。阀门的工作流向应是高进低出（如图所示）。
