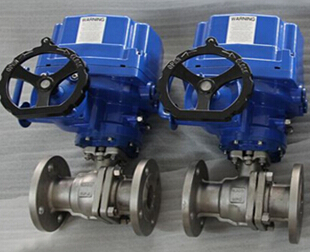

一、电动带手轮球阀工作原理：
Q9S41F电动带手轮球阀以DC24V、AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0～90º）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受DC24V、AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。
二、电动带手轮球阀主要技术参数：
1、阀体
|
阀体形式 |
直通铸造球阀 |
|
公称通径 |
DN15～300mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
法兰标准 |
JIS、ANSI、GB、JB、HG等 |
|
连接形式 |
法兰式、螺纹式 |
|
阀盖形式 |
一体式 |
|
压盖型式 |
压盖压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
2、阀内件
|
阀芯形式 |
O型球体阀芯 |
|
流量特性 |
近似快开型 |
3、执行机构
|
执行器型号 |
DSR、3810R、DZW、HQ、PSQ |
|
主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC |
|
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 |
|
|
环境温度：-25～+70℃、环境湿度：≤95% |
三、电动带手轮球阀主要性能指标：
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
允许压差(MPa) |
≤ 公称压力 |
|||||||||||||
|
动作范围 |
0～90°、0～360° |
|||||||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
|||||||||||||
|
基本误差 |
±1% |
|||||||||||||
|
回差 |
±1% |
|||||||||||||
|
死区 |
≤1%(可调) |
|||||||||||||
|
可调范围 |
250：1 |
350：1 |
||||||||||||
