一、O型和V型球阀特点：
1、O形球阀：其球体上开有一个直径与管道直径相等的通孔，球体可在密封座中旋转。一般作二位调节用，流量特性为快开。其特点是结构简单，维修方便，密封可靠，流通能力大，流体进入阀门没有方向性。
2、 V形球阀：它的球体上开有一个V形口，随着球的旋转，开口面积发生变化，但开口面形状始终保持为三角形，流量特性近似等百分比，可调比大。特点与O形球阀类似，但其V形口与阀座之间具有剪切作用，适用于纤维状、浆状的流体，关闭性能好，v球采用流开放堵性能要好些,采用流闭密封性能好些。
二、造纸厂专用O型和V型球阀介绍：

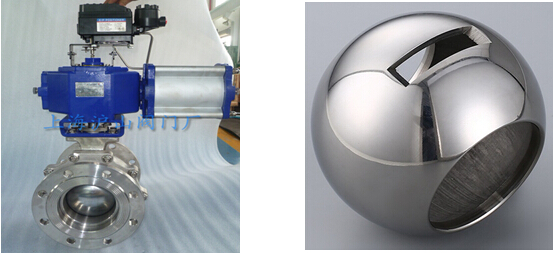

1、ZSS/HR气动O型开关球阀：
（1）ZSS/HR气动O型开关球阀是直角回转的开关阀，主要用于介质的切断控制。该系列球阀适合于严密切断，快速切断，介质双向切断控制。与气动执行器，电动执行器，电动执行器配套，广泛适用于造纸、化工、食品加工、石化工业等自控化程度要求较高的过程自控系统中。
（2）ZSS/HR气动O型开关球阀技术参数：
|
公称压力 |
PN1.6、2.5、4.0、6.4Mpa、ANSI 150、300 |
|
公称通径 |
DN15~600mm |
|
流量特性 |
-20~+200℃、-20~+320℃ |
|
连接形式 |
快开 |
|
气源压力 |
0.5~0.7Mpa |
|
球芯型式 |
全通径O型球 |
2、ZSSO/ZSHO气动O型切断球阀：
（1）ZSSO/ZSHO气动O型切断球阀气动执行器采用新型AT/GT系列气动执行器，其结构获得国家实用新型专利，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。ZSSO/ZSHO气动O型切断球阀具有一秒时间切断关闭球阀，配防爆装置，可用燃气切断。是由球阀及单作用活塞式气动执行器组成，广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业，印染、生物制药，日用化工，食品饮料，水处理及空气处理等行业的流体切断控制，与自动化气动仪表配套使用。
（2） ZSSO/ZSHO气动O型切断球阀技术参数：
|
试验压力 |
公称压力（Mpa） |
压力级（class） |
JIS(Mpa) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
气密试验 |
0.5～0.7 |
|||||||||

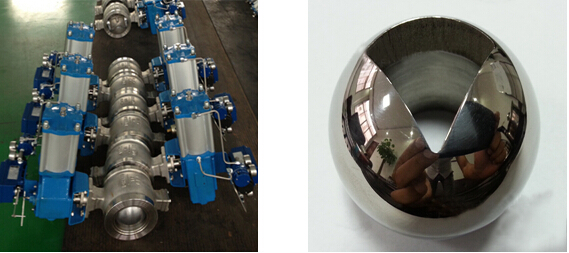

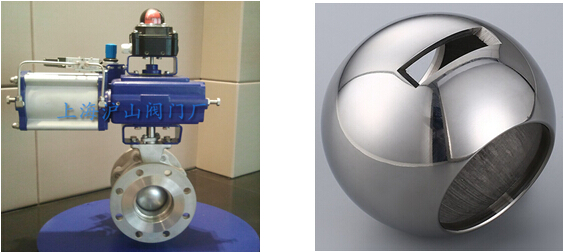

3、ZSSV/ZSHV气动V型切断球阀：
（1）ZSSV/ZSHV气动V型切断球阀将球阀和蝶阀的可靠性控制特性结合成一体，既可作控制调节阀，又可作关断切断阀。V型切断球阀阀芯阀座采用金属或金属对聚四氟乙烯密封配合，适用于高粘度、悬浮液、纸浆等含颗料物、含纤维介质。气动V型切断球阀采用直连方式与气动执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构配置气动活塞式执行机构，根据用户要求可配置：电气阀门定位 器、空气过滤减压器、电磁阀、阀位开关、手轮机构等附件。
（2）ZSSV/ZSHV气动V型切断球阀技术参数：
|
型式 |
直通式铸造球阀 |
|||||||||||||
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
阀座直径 |
20 |
26 |
33 |
40 |
53 |
66 |
86 |
104 |
128 |
170 |
212 |
255 |
300 |
340 |
|
流量系数Kv |
25 |
36 |
63 |
100 |
184 |
280 |
400 |
600 |
950 |
1540 |
2500 |
3900 |
6150 |
9800 |
|
公称压力PN |
PN1.6、6.4MPa |
|||||||||||||
|
泄漏量 |
软密封：≤1.8×10-7×△P×DN.I/h(试验介质为液体：式中△P为压差) |
|||||||||||||
|
气源压力 |
0.4～0.6MPa |
|||||||||||||
|
连接形式 |
对夹式、法兰式、管道法兰按JB79-59标准 |
|||||||||||||
|
适用温度 |
软密封-40℃～+180℃；硬密封-40℃～+450℃ |
|||||||||||||
|
球芯转角 |
90˚ |
|||||||||||||
|
流量特性 |
近似等百分比(典型曲线图见附录) |
|||||||||||||
|
阀体材料 |
铸钢、铸不锈钢 |
|||||||||||||
|
球芯型式 |
部分球带有V形缺口 |
|||||||||||||
|
阀座材料 |
聚四氟乙烯、不锈钢司钛莱硬合金 |
|||||||||||||
|
基本误差 |
≤全行程的±2％(带定位 器) |
|||||||||||||
|
回差 |
≤全行程的2.0％(带定位 器) |
|||||||||||||
|
死区 |
≤全行程的0.8％(带定位 器) |
|||||||||||||
