一、QB1单口排气阀概述：
1、本阀为圆桶式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。
2、 QB1型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。
|
|
|
|
QB1单口排气阀（法兰） |
QB1单口排气阀（螺纹） |
二、QB1单口排气阀工作原理：
单口排气阀用于管道上的最高点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。阀体为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为螺纹和法兰式两种排气阀。QB1单口排气阀适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
三、QB1单口排气阀技术参数：
|
公称通径DN（mm） |
20（3/4"）~50（2"） |
|
公称压力PN（Mpa） |
1.0~1.6 |
|
使用温度（℃） |
0~85 |
|
适用介质 |
清水 |

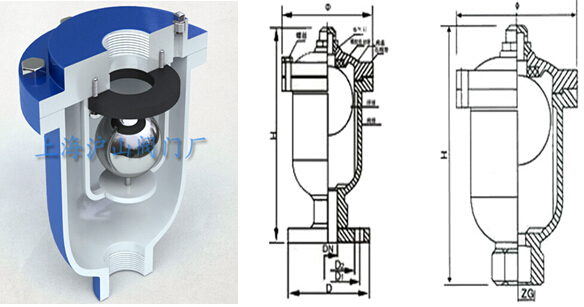

四、QB1单口排气阀剖面图及外形尺寸：
|
螺纹 |
规格 |
ZG |
Φ |
H |
法兰 |
规格 |
D |
D1 |
Φ |
H |
|
20 |
3/4" |
135 |
205 |
20 |
105 |
75 |
135 |
210 |
||
|
25 |
1" |
135 |
205 |
25 |
115 |
85 |
135 |
210 |
||
|
40 |
1 1/2" |
150 |
205 |
40 |
145 |
115 |
150 |
210 |
||
|
50 |
2" |
150 |
205 |
50 |
160 |
125 |
150 |
210 |
