一、阀门气动执行器概述：
气动执行器（即通常所说的气动头）又称气动执行机构或气动装置，是利用压缩空气的气源压力来驱动启闭或调节阀门的执行装置，主要由气缸、活塞、齿轮轴、端盖、密封件、螺丝等组成。气动执行器一般与各类阀门配套使用，其中还包括开度指示、行程限位、电磁阀、定位器、气动元件、手动机构、信号反馈等部件组成。阀门的开、关，开多少、关多少，均用压缩空气来进行控制。
二、阀门气动执行器工作原理：
气动执行器根据作用形式可分为单作用和双作用，双作用执行器表现为气开气关式，即通气打开，通气关闭，失去气源时，无动作，停留原位。而单作用执行器具有弹簧复位的功能，一般有常闭型和常开型，即通气打开，失去气源时，自动复位到初始状态。在危险的工况中使用较多，可在失去气源货出现突发故障时，将阀门快速关闭或打开。

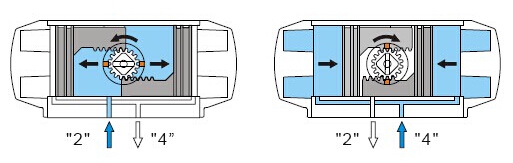

三、双作用气动执行器工作原理：
当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴 (齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。（如果把活塞相对反方向安装，输出轴即变为反向旋转）。

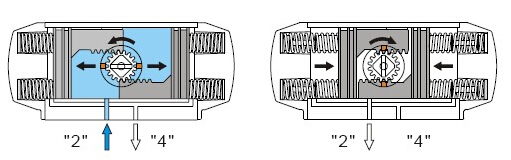

四、单作用气动执行器工作原理（带弹簧复）：
当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活 塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2)排 出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。（如果把活塞相对反方向安装，弹簧复位时输出轴即变为反向旋转）
|
