在工业自动化流体控制领域，电动球阀和电动蝶阀就像是战场上的两位重装大将。它们虽然都受电动执行器驱动，但在结构构造、工作性能及应用场景上却有着“南辕北辙”的区别。如果你正在为选型而纠结，这篇深度解析将带你从底层逻辑看透这两者的本质差异。
一、 核心构造：球体与圆盘的物理哲学

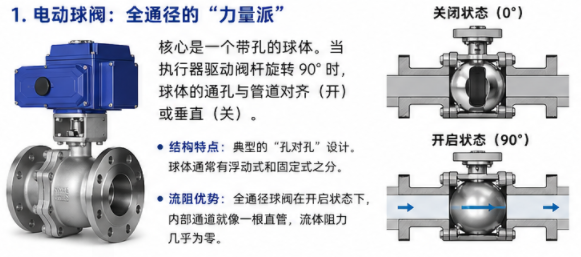

1. 电动球阀：全通径的“力量派”
电动球阀的核心是一个带孔的球体。当执行器驱动阀杆旋转 90° 时，球体的通孔与管道对齐（开）或垂直（关）。
结构特点： 典型的“孔对孔”设计。球体通常有浮动式和固定式之分。
流阻优势： 全通径球阀在开启状态下，内部通道就像一根直管，流体阻力几乎为零。

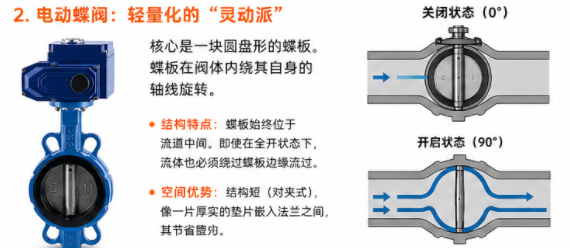

2. 电动蝶阀：轻量化的“灵动派”
电动蝶阀的核心是一块圆盘形的蝶板。蝶板在阀体内绕其自身的轴线旋转。
结构特点： 蝶板始终位于流道中间。即使在全开状态下，流体也必须绕过蝶板边缘流过。
空间优势： 结构短（对夹式），像一片厚实的垫片嵌入法兰之间，其节省空间。
二、 性能博弈：谁更有性价比？
特性维度 | 电动球阀 | 电动蝶阀 |
密封性能 | 佳。 多采用 PTFE 或金属硬密封，能实现零泄漏，耐高压。 | 良好。 软密封可达零泄漏，但高压下密封圈易变形，大口径多见。 |
流阻能力 | 低。 通道平顺，适合输送颗粒或高粘度介质。 | 较高。 蝶板始终挡在流道中，会造成一定的压力损失。 |
开启速度 | 相对较慢。球体摩擦力大，执行器扭矩需求高。 | 较快。 启闭行程短，扭矩需求相对较小。 |
重量体积 | 沉重且庞大。 尤其是高压力、大口径时，维护成本高。 | 轻便。 结构简单，重量通常只有同规格球阀的 1/3。 |
三、 关键差异：为什么不能互相替代？
1. 压力与口径
球阀： 擅长“高压、小口径”。能承受高压力（如 PN160、PN320），但大口径（如 DN1000 以上）时，球体变得沉，成本呈几何倍数增长。
蝶阀： 擅长“低压、大口径”。在给排水、电厂循环水等大口径管路中，蝶阀的性价比高。
2. 介质特性的“兼容度”
如果你的介质中含有纤维、颗粒或粘性强，球阀是唯一选择，因为它的全通径不易造成堵塞。
如果只是清洁的空气、水或低压蒸汽，蝶阀则更加经济高效。
3. 流量调节的“精准度”
虽然两者本质上多用于切断，但蝶阀在 30° 到 70° 开启度之间具有一定的流量调节特性。而普通球阀由于球孔设计的缘故，并不太适合用于精密调节流量。
四、 选型指南：给您的 3 条建议
在实际应用中，究竟选哪一个？请参考以下“黄金法则”：
看压力与密封： 超过 6.4MPa 或要求严苛介质，优先选电动球阀。
看安装空间： 管道密集、空间狭窄，或是超大口径管路，优先选电动蝶阀。
看经济预算： 在满足工况的前提下，DN200 以上口径，电动蝶阀的采购和维护成本远低于电动球阀。
总结
电动球阀是“重型护卫”，严密、耐压、通畅，适合核心关键工艺；而电动蝶阀是“轻骑兵”，轻巧、简便、高效，大口径低压管路推荐。
了解它们的性能边界，才能在复杂的工业选型中游刃有余。希望这篇文章能为您在阀门配套与技术沟通中提供有力的支持！
