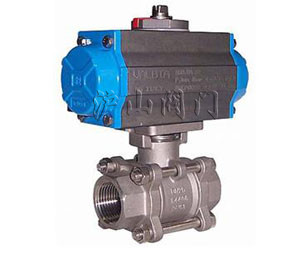

Q611F气动三片式球阀

气动三片式球阀是球阀配上气动执行器。气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。

气动三片式球阀是由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

气动三片式球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

二、气动三片式球阀的现实作用

不锈钢气动阀门的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

气动三片式球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

三、气动三片式球阀的优点

气动三片式球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：

1. 流体阻力小，其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5. 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6. 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7. 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

气动三片式球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

四、气动球阀按结构形式分类

一、浮动气动球球阀

不锈钢气动球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。

浮动不锈钢气动球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。

二、固定球气动球阀

不锈钢气动球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

为了减少气动球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。

三、弹性球气动球阀

气动球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。

弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。

气动球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

五、气动三片式球阀安装

1)、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

2)、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。

3)、准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

4)、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.

5)、本类阀应安装在管道的水平方向或垂直方向。

6)、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

7)、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

六、气动三片式球阀操作和使用

1)、操作前须确认管路和阀已被冲洗过。

2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈(900)时，阀关断。反向旋转1/4圈(900)时，阀开启。

3)、当执行机构方向指示箭头与管线平行时，阀门为开启状态;指示箭头与管线垂直时，阀门为关闭状态。

七、气动三片式球阀的维修

拥有较长的使用寿命和免维修期，将依赖以下几个因素：正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据

八、气动三片式球阀保养

1)、要经常检查管道有没有铁锈、焊渣、脏物、尘士。

2)、要经常检查支承，自重较大及有震动场合的支承架。

3)、气源绝对不能有故障。

4)、阀体与上阀盖连接处密封垫使用久了，要及时更换，更换时只需卸下上阀盖就可安放新的密封垫;

5)、填料函如有渗漏要及时更换密封填料，更换时将阀杆脱开，压板和填料压盖取下，即可装入新的填料;

6)、定期检修;

7)、长期停放时，应装上连接法兰的保护罩，所以接口都要用塑料塞堵上。停放时，保证阀整体的垂直性或水平位置;

8)、不要将阀支承在敏感部位，如阀门定位器、接头、连线等处。

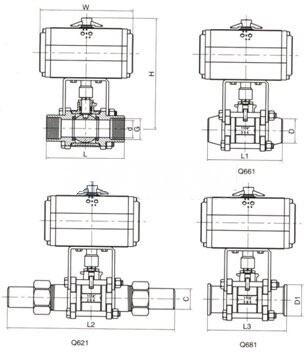

通径DN		Q611F-16,25,40,64
mm<	In<	d<	G<	L<	H<	W<
8	1/4″	8	G1/4″	65	140	104
10	3/8″	10	G3/8	65	140	104
15	1/2″	15	G1/2	72	150	140
20	3/4	18	G3/4″	85	155	140
25	1″	24	G1″	91	165	140
32	1 1/2″	30	G1 1/4″	110	180	164
40	1 1/2″	38	G1 1/2″	122	190	164
50	2″	48	G2″	145	210	190
Q661F-16,25,40,64
mm<	In<	d<	G<	L1<	H<	W<
8	1/4″	8	14.3	65	140	104
10	3/8″	10	18	65	140	104
15	1/2″	15	22	72	150	140
20	3/4	18	28	85	155	140
25	1″	24	34.5	91	165	140
32	1 1/2″	30	43.5	110	180	164
40	1 1/2″	38	49.5	122	190	164
50	2″	48	62	145	210	190
Q621F-16,25,40,64
mm<	In<	d<	G<	L2<	H<	W<
8	1/4″	8	14	120	140	104
10	3/8″	10	18	130	140	104
15	1/2″	15	22	140	150	140
20	3/4	18	28	160	155	140
25	1″	24	34	180	165	140
32	1 1/2″	30	42	200	180	164
40	1 1/2″	38	48	218	190	164
50	2″	48	60	235	210	190
Q681F-16
mm<	In<	d<	G<	L3<	H<	W<
15	1/2″	15	34	108	150	140
20	3/4	18	50.5	118	155	140
25	1″	24	50.5	127	165	140
32	1 1/2″	30	50.5	146	180	164
40	1 1/2″	38	50.5	159	190	164
50	2″	48	64	191	210	190
