ZZYP-16Ⅱ型指挥器操作式自力式压力调节阀

ZZYP-16Ⅱ型指挥器操作式自力式压力调节阀(简称ZZYP-16Ⅱ自力式调节阀)无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力(B型)或前端压力(K型)保持恒定。ZZYP-16BⅡ主要用在阀前压力较高(0.2-0.8MPa)而阀后力很低(0.5-100Kpa)，例如50mmH_2O(水柱)的场合，ZZYP-16KⅡ只用在泄氮装置上，并且与供氮装置配套使用。单独使用时请用ZZVP阀代替。

1、气体减压
    如阀前0.2-0.8MPa(高于0.8MPa时阀前面应加减压阀)，阀后0.5-100KPa。

2、氮封装置
    供氮和泄氮装置上

□特点

1、压力设定在指挥器上实现，因而方便、快捷、省力省时且可在运行状态下连续设定。
2、控制精确度比ZZY型自力式高1倍左右，故适合在控制精确度高的场合使用。
3、对同一台阀而言，调节范围比ZZY型自力式广。
4、反应特别灵敏，极小的压力(如50mm水柱的压力)或极小的压力变化都可以感知出来。
5、减压比特别大，例如阀前0.8MPa，阀后50mmH_2O，压差比达1600!

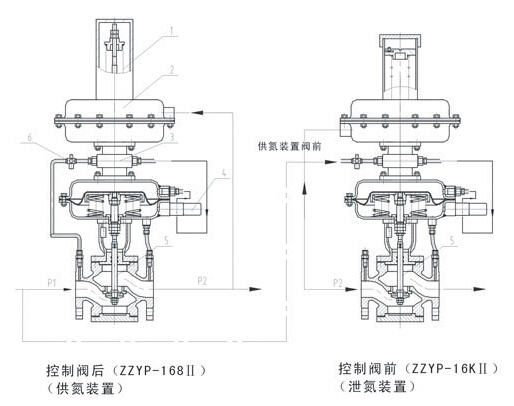

1、压力设定弹簧2、指挥器执行机构3、指挥阀4、针阀  5、主阀6、  空气过滤减压器

其中ZZYP-16BⅡ阀可以用1台ZZYP自力式阀+1台ZZVP型微压阀代替
其中ZZYP-16KⅡ阀可以用1台ZZVP型微压阀代替

口主要零件材料

零件名称	材料
阀体	ZG230-450、ZG0Cr18Ni9、ZG0Cr18Ni12Mo2
阀芯	1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)  PTFE
阀座	1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)
阀杆	1Cr18Ni9、0Cr18Ni12Mo2
橡胶膜片	丁腈橡胶夹增强涤纶织物
膜盖	Q235、Q235涂PTFE
O形圈	耐油橡胶、聚四氟乙烯

□应用举例

1、代替ZZV型微压阀
    ZZV型微压阀阀前一般要求介质压力≤0.1MPa，而ZZYP-16Ⅱ型带指挥器操作式自力式压力调节阀则不受此限制。

2、用于氮封装置

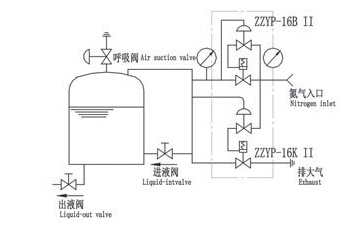

    氮封装置的贮罐内成品油上端覆盖氮气，其压力一般在100mmH_2O左右，通过氮封保护装置加以控制。出液阀开启放油时，贮罐内液位下降，此时，ZZYP-16BⅡ供氮调节阀开度增大，向贮罐内补充氮气使压力增加到设定值为止。进液阀开启进油时，液位上升，气相部分容积减小，氮气压力上升，此时ZZYP-16BⅡ供氮调节阀关闭，而ZZYP-16KⅡ泄氮调节阀在压力控制器作用下开启，排出氮气使压力降至设定值。为确保储罐安全，应在罐顶设置呼吸阀。
    供氮压力调整：在ZZYP-16BⅡ型压力调节阀选定一设定值如1KPa(100mm.W.C)，通过调整主弹簧1的预压缩(拉伸)量来达到；
    泄氮压力调整：在ZZYP-16KⅡ泄放阀中的压力控制器部分，通过调整主弹簧预压缩量达到，一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力设定值，如2Kpa(200mm.W.C)。
    呼吸阀设定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。两者设定期亦不能靠得太近。呼吸阀型号为：ZFQ-1。ZZYP-16BⅡ压力设定值为P_C，ZZYP-16KⅡ压力设定值P₁，P_C与P₁两值不能靠得太近，以免阀门工作太频繁，呼吸阀的排放压力P₂的设定值应大于P₁，P₂与P₁两值也不能靠得太近。三者关系P_C< P₁< P₂。





□主要技术参数和性能指标

公称通径DN(mm)	20			25	32	40	50	65	80	100	125	150
阀座直径D(mm)	6	15	20	25	32	40	50	65	80	100	125	150
额定流量系数Kv	0.32	4	5	8	12.5	20	32	50	80	125	160	320
压力调节范围KPa	0.5-100范围内选取
公称压力PN(MPa)	1.0  1.6
被调介质温度(℃)	-40～80
流量特性	快开
调节误差(％)	≤5
允许压降(MPa)	1.6				1.6		1.1	0.4		0.6
执行机构薄膜有效面积(cm2)	200				280			400
允许泄漏量	硬阀芯：Ⅳ级(10-4×Kv)   软阀芯：Ⅵ级(GB/T4213-92)几乎无泄漏

□外形尺寸与重量 DN L S H1 H2 20 150 308 390 715 25 160 308 390 715 32 180 308 390 735 40 200 394 435 755 50 230 394 435 755 65 290 394 435 795 80 310 394 435 795 100 350 394 435 825 150 480 498 565 1105

以上均以PN16为例

□连接尺寸及标准

法兰标准：GB9113-2000；
法兰密封面型式：凸面；
信号接口：内螺纹M16×1.5；
阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、JPI等标准

□型号编制说明

Z：执行器大类
Z：自力式系列产品
Y：压力调节阀
P：单座
Ⅱ：相对于ZZYP-16(25、40、64)控制压力而言，第Ⅱ设计系列

□应用设计实例



上例以贮罐1KPa为例
1、ZZYP-16BⅡ阀门的取压位置应离贮罐(或缓冲罐)较近。
2、压力表应置于取压点不远处，以免引起不必要的争议。
3、ZZYP-16BⅡ阀后管道不宜太小(一般大于阀前管道)。
