| 产品名称： | 液压安全阀 | 产品型号： | GYA |
| 驱动方式： | 手动 | 连接形式： | 法兰 |
| 结构形式： | 活瓣式 | 密封材料： | 硬质合金 |
| 压力范围： | 1.6MPa | 公称通径： | DN80-DN250 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

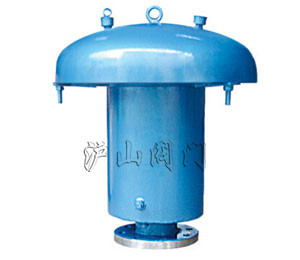

GYA系列液压安全阀产品介绍：
1、液压式安全阀是（活瓣式）呼吸阀的安全备用设备，它的吸气和呼气的动作压力略高于（活瓣式）呼吸阀，在呼吸阀一旦失灵或在冬季其活瓣冻结时，液压安全阀的液封即被破坏从而保护油罐免遭破坏。
2、液压安全阀装于油罐顶部与呼吸阀配合使用。
3、控制压力：+56毫米水柱至-50毫米水柱。
安装说明：
①各种GYA液压安全阀都应垂直安装。
②GYA液压安全阀出口处应无阻力，避免产生受压现象。
③GYA液压安全阀在安装前应专门测试，并检查其官密封性。
④对使用中的GYA液压安全阀应作定期检查。
标准规范：
设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

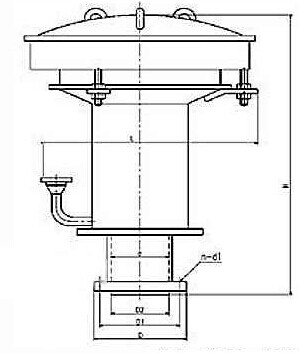

主要尺寸及重量：
|
型号 |
规格 |
安装尺寸（毫米） |
重量 |
||||||
|
d |
D |
D1 |
D2 |
n-d1 |
L |
H |
|||
|
GYA-80 |
80 |
φ85 |
φ185 |
φ150 |
φ125 |
4-φ18 |
376 |
424 |
38 |
|
GYA-100 |
100 |
φ105 |
φ205 |
φ170 |
φ145 |
4-φ18 |
500 |
605 |
42 |
|
GYA-150 |
150 |
φ148 |
φ260 |
φ225 |
φ200 |
8-φ18 |
650 |
705 |
66 |
|
GYA-200 |
200 |
φ210 |
φ315 |
φ280 |
φ255 |
8-φ18 |
900 |
755 |
97 |
|
GYA-250 |
250 |
φ264 |
φ370 |
φ335 |
φ310 |
12-φ18 |
1050 |
885 |
140 |
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
