1.6-6.3MPa

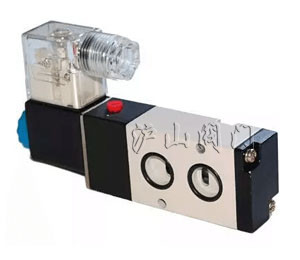

一、气动电磁阀概述：
电磁气动阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。
应用标准
■设计依据: ASME B16.34, API 608
■壁厚: ASME B16.34, CLASS 400
■管螺纹接端: ASME B1.20.1 ,BS21 ,DIN2999/259,BSP ISO 7/1,ISO 228/1,JIS B 0203
■螺纹类型:G.NPT.BSPT.BSP DIN259/2999
规格说明
■工作压力:1000WOG
■工作温度:-20-180℃
二、气动电磁阀工作原理图：
双作用执行器
气动球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动
气动球阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动
单作用执行器
三、气动电磁阀参数：
气动执行器
双作用、单作用
驱动气源
5-7bar压缩空气
气动附件
限位开关、定位器、电磁阀
过滤减压阀、手轮机构
公称通径
DN15-100mm
公称压力
适用温度
PTFE:-30~+180℃
PPL:-30~+250℃
连接方式
螺纹式
阀体结构
三块式
阀体材质
304、316、316L
阀板材质
阀座衬里
PTFE、PPL
适用介质
蒸汽、水液，气体等
四、气动电磁阀设计标准：
测试检验
API598，EN12266
螺纹接端
ASME B1.20，BS21 DIN2999/259，
BSP ISO7/1，ISO228/1 JIS B 0203
对焊接端
ASME B16025
套焊接端
ASME B16.11
阀兰接端
ASME B16.5 DIN2542～2545 JIS B2238
两块式
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
五、气动电磁阀外形尺寸图：
六、气动电磁阀尺寸数据：
通径(mm)
英寸
尺寸(mm)
L
D1
D2
H
螺纹标准
NPT
BSP
PT
DIN
8
1/4
75
10.6
14.2
42
10
3/8
12.7
17.8
15
1/2
21.8
20
3/4
80
27.3
49
25
1
90
34
58.5
32
1 1/4
110
42.8
63
40
1 1/2
120
38
48.9
71
50
2
140
61.4
78
65
2 1/2
185
63.5
74
100
3
205
76
109
4
240
115.4
