| 产品名称： | 电磁式煤气安全切断阀 | 产品型号： | DMF-0.1 |
| 驱动方式： | 液动 | 连接形式： | 法兰 |
| 介质温度： | -20~180℃ | 密封材料： | 耐油橡胶 |
| 压力范围： | 0.1MPa | 公称通径： | DN100-DN2000 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、电磁式煤气安全切断阀--概述

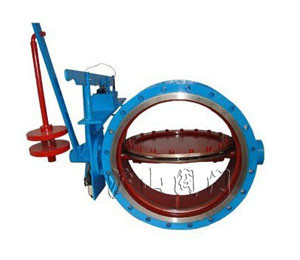

DMF-0.1型电磁式煤气安全切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶，亦可提供聚四氟乙烯密封圈的特殊产品。
二、电磁式煤气安全切断阀--技术规格
1、电磁铁一般按交流220V，电容量约为220VA供货（特殊要求时本厂也可供货）
2、阀的公称压力为PN0.1MPA。
3、蝶阀有关尺寸见附表1（法兰与JB81-59一致）。
4、切断时间：一秒
5、介质温度：-20~180℃。
6、环境温度：-20~60℃。
三、电磁式煤气安全切断阀--尺寸表
|
DN |
D1 |
D |
D2 |
L |
L1 |
L2 |
H |
B |
n-φd |
|
100 |
170 |
205 |
145 |
127 |
360 |
250 |
460 |
10 |
4-12 |
|
150 |
225 |
260 |
200 |
140 |
510 |
250 |
510 |
14 |
8-18 |
|
200 |
280 |
315 |
252 |
152 |
465 |
250 |
565 |
14 |
8-18 |
|
250 |
335 |
370 |
310 |
165 |
520 |
280 |
620 |
16 |
12-18 |
|
300 |
395 |
435 |
362 |
178 |
580 |
300 |
670 |
16 |
12-23 |
|
350 |
445 |
485 |
412 |
190 |
630 |
300 |
720 |
16 |
12-23 |
|
400 |
495 |
535 |
162 |
216 |
680 |
300 |
770 |
20 |
16-23 |
|
450 |
550 |
590 |
518 |
222 |
740 |
300 |
820 |
20 |
16-23 |
|
500 |
600 |
640 |
570 |
229 |
780 |
300 |
860 |
22 |
16-23 |
|
600 |
705 |
755 |
670 |
267 |
895 |
320 |
960 |
22 |
20-25 |
|
700 |
810 |
860 |
775 |
292 |
1010 |
400 |
1060 |
22 |
24-25 |
|
800 |
920 |
975 |
880 |
318 |
1125 |
400 |
1150 |
22 |
24-30 |
|
900 |
1020 |
1075 |
980 |
330 |
1225 |
400 |
1250 |
24 |
24-30 |
|
1000 |
1120 |
1175 |
1080 |
410 |
1345 |
500 |
1360 |
24 |
28-30 |
|
1200 |
1340 |
1400 |
1295 |
470 |
1525 |
500 |
1500 |
24 |
32-34 |
|
1400 |
1560 |
1620 |
1510 |
530 |
1775 |
500 |
1800 |
24 |
36-34 |
|
1600 |
1760 |
1820 |
1710 |
600 |
1990 |
700 |
2100 |
24 |
40-41 |
|
1800 |
1970 |
2045 |
1970 |
670 |
2190 |
700 |
2350 |
24 |
40-41 |
|
2000 |
2180 |
2265 |
2110 |
760 |
2390 |
700 |
2600 |
24 |
48-48 |
注：
1、与本阀配套的还有DCK-1型控制器，如用户需要请注明，用户也可自行设计控制回路。
2、选用时请注明：电磁式启动器电压、温度、压力等。特殊要求如防爆、户外等请注明。
