产品名称：
|

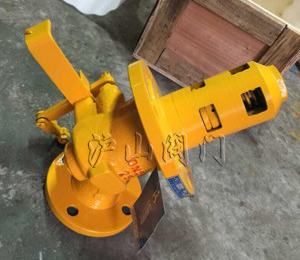

机械式车用紧急切断阀
|
产品型号：
|
QGJ43F
|
|
驱动方式：
|
手动
|
连接形式：
|
法兰
|
|
压力范围：
|
2.5MPa
|
公称通径：
|
DN25、DN50
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、机械式车用紧急切断阀--用途：
QGJ43F-25机械式车用紧急切断阀装置在液化气罐车、火车罐车、球罐、贮罐等运输及贮存设备中的重要设施，在阀门的油压管路或手拉装置上装有低熔点物质阀的塞子，在液化气体装卸时，如出现意外事故，紧急切断装置能够保护设备安全、操作人员安全和周围环境安全，防止重大事故的发生。
二、机械式车用紧急切断阀--性能规范：
|
规格
(DN)
|
公称压力
(Mpa)
|
密封试验
压力(Mpa)
|
工作温度
(℃)
|
适用介质
|
控制油缸部分
|
|
阀瓣开启
高度(mm)
|
使用
介质
|
阀瓣开启压力(Mpa)
|
|
25
|
2.5
|
2.75
|
-40℃~
+50℃
|
液化石油或液氨等
|
12
|
2#锭子油
或13#机械油
|
2.0-4.0Mpa
|
|
50
|
2.5
|
2.75
|
18
|
三、作用原理及结构说明：
1、阀门在无外压力操作情况下，阀瓣处于常闭状态，罐车、球罐、贮罐等系统使用时靠手摇油泵压力或手动装置将阀门打开，在油路压力或者手动装置使用下使阀门处于开启状态，当需要关闭阀门或遇到有紧急情况时，可将油压泄掉或者放开手动装置，阀门即自动关闭，或因管路上的低熔点塞子在温度升高自行熔化来实现。
2、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》尺寸标准。
四、主要外形尺寸和连接尺寸(参照构图)：
|
DN
|
尺 寸
|
|
D
|
D1
|
D2
|
D3
|
D＇
|
D1＇
|
D2＇
|
D3＇
|
b
|
f
|
z-Фd
|
b＇
|
f＇
|
z＇-Фd＇
|
H
|
|
25
|
160
|
125
|
102
|
88
|
115
|
85
|
68
|
58
|
22
|
3
|
4-18
|
16
|
2
|
4-14
|
250
|
|
50
|
195
|
160
|
135
|
121
|
160
|
125
|
102
|
88
|
26
|
3
|
8-18
|
24
|
3
|
4-18
|
338
|
五、机械式车用紧急切断阀--主要零件材料：
|
零件名称
|
材料
|
|
阀 体
|
WCB/1Cr18Ni9Ti
|
|
阀体密封圈
|
F4
|
|
阀 瓣
|
2Cr13/1Cr18Ni9Ti
|
|
油 缸
|
45#/1Cr18Ni9Ti
|
|
弹 簧
|
1Cr18Ni9Ti /60Si12mn
|
|
活 塞
|
2Cr13/1Cr18Ni9Ti
|
六、保管、安装及使用的注意事项：
1、阀门通路两端必须加防护盖，存放在干燥、通风的室内，如长期存放应经常检查，防止锈蚀；
2、阀门在安装前不要拿掉防尘盖，使阀内无污物存在；
3、安装时去掉防尘盖，管路先用空气吹干净，以免污物带进阀腔内；
4、阀门每天放12-14小时后，在系统不工作时应及时将阀瓣关闭，避免弹簧长期压缩，降低阀门长期使用的可靠性。
