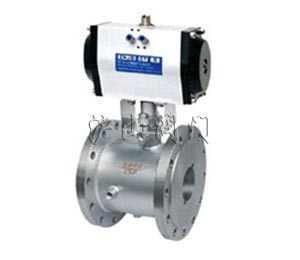

| 产品名称： | BQ641F气动保温球阀 | 产品型号： | BQ641F |
| 驱动方式： | 气动 | 连接形式： | 法兰 |
| 结构形式： | 直通式 | 密封材料： |
RPTFE、PTFE、对位聚苯 |
| 压力范围： | 1.6MPa | 公称通径： | DN20-DN200 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、气动保温球阀阀门特性
BQ641F气动保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
二、气动保温球阀技术规范
|
设计标准 |
ASME B 16.34 GB/T12224 |
|---|---|
| 结构长度 |
ASME B 16.10 GB/T12221 |
| 连接法兰 |
ASME B 16.5、JB/T 79 |
| 驱动方式 |
手动、电动、气动 |
| 试验和检验 |
JB/T9092 API 598 |
| 适用介质 |
重油、胶类等易凝固介质 |
三、气动保温球阀主要零件材料
|
序号 |
零件名称 | 材质 | ||
|---|---|---|---|---|
| C | P | R | ||
|
1 |
夹套 |
25 |
SUS304 |
SUS304 |
|
2 |
阀座 |
WCB |
SUS304 |
SUS316 |
|
3 |
阀体 |
25 |
SUS304 |
SUS316 |
|
4 |
密封圈 |
RPTFE、PTFE、对位聚苯 |
||
|
5 |
球体 |
SUS304 |
SUS304 |
SUS316 |
|
6 |
阀杆 |
1Cr13 |
SUS304 |
SUS316 |
|
7 |
填料 |
柔性石墨 、RPTFE、PTFE |
||
|
8 |
填料压盖 |
WCB |
SUS304 |
SUS316 |
四、气动保温球阀主要外型尺寸
|
|
| 气动保温球阀 尺寸图 |
|
公称通径（DN） |
L | E | H | W | 管螺纹 | |
|---|---|---|---|---|---|---|
| (mm) | (in) | P | ||||
|
20 |
3/4" |
117 |
58.5 |
101 |
170 |
G3/4" |
|
25 |
1" |
127 |
62.5 |
106 |
170 |
G3/4" |
|
40 |
1 1/2" |
165 |
63.5 |
125 |
250 |
G3/4" |
|
50 |
2" |
178 |
68 |
135 |
250 |
G3/4" |
|
80 |
3" |
229 |
82 |
193 |
350 |
G3/4" |
|
100 |
4" |
254 |
83 |
265 |
420 |
G3/4" |
|
150 |
6" |
292 |
95 |
355 |
1000 |
G3/4" |
|
200 |
8" |
330 |
100 |
410 |
1300 |
G3 |
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
