产品型号：
CC型
适用介质：
-30~+150℃
常用材质：
不锈钢
技术咨询：
产品名称：

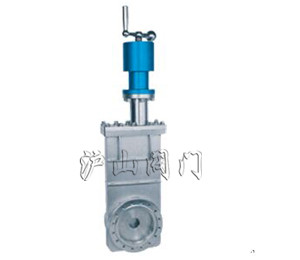

CC型超高真空插板阀
纯净空气等非腐蚀性气体
密封材料：
氟橡胶
适用温度：
公称通径：
DN50-DN320
021-31007323
一、CC型超高真空插板阀概述
CC型超高真空插板阀是以手柄带动阀板作上下运动使阀板开启或关闭。CCQ型气动超高真空插板阀是通过电磁换向阀改变气路方向，控制执行气缸驱动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。
二、主要技术性能
适用范围
阀门漏率
≤1.3×10-7Pa.L/S
适用温度
- 30～+150℃
阀门开启时阀板两侧的压差
≤2.7×103Pa
105～1.3×10-7Pa
三、主要零件材料
阀体、阀板：不锈钢
密封件：氟橡胶、波纹管(轴封)、丁腈橡胶。
四、外形及连接尺寸(mm)
|
Model |
DN |
A |
H |
D |
Do |
D1 |
D2 |
D3 |
L |
L1 |
G |
E |
n-d |
法兰标准 |
|
CC-50 |
50 |
60 |
92 |
89 |
72.4 |
61.6 |
55.6 |
|
515 |
153 |
220 |
124 |
8-M8 |
GB6071 |
|
CC-63 |
63 |
65 |
105 |
114 |
92.1 |
82.6 |
76.6 |
|
566 |
180 |
220 |
124 |
8-M8 |
|
|
CC-80 |
80 |
65 |
130 |
130 |
110 |
99 |
93 |
|
603 |
200 |
220 |
124 |
16-M8 |
|
|
CC-100 |
100 |
70 |
152 |
152 |
130.2 |
120.7 |
114.7 |
|
653 |
267 |
220 |
124 |
16-M8 |
|
|
CC-150 |
150 |
70 |
202 |
202 |
181 |
171.5 |
165.5 |
|
771 |
350 |
270 |
150 |
20-M8 |
|
|
CC-200 |
200 |
80 |
251 |
253 |
231.8 |
222.3 |
216.6 |
|
889 |
424 |
270 |
150 |
24-M8 |
|
|
CC-250 |
250 |
85 |
300 |
314 |
288 |
308 |
275 |
271 |
1127 |
550 |
298 |
200 |
24-M10 |
JB5278 |
|
CC-300 |
300 |
85 |
352 |
365 |
338 |
353 |
323 |
318 |
1197 |
613 |
298 |
200 |
32-M10 |
|
|
CC-320 |
320 |
85 |
372 |
385 |
357 |
379 |
344 |
340 |
1197 |
613 |
298 |
200 |
36-M10 |
JB5278 |
