| 产品名称： | 脉冲式安全阀 | 产品型号： | GA49H |
| 驱动方式： | 手动、气动、电动 | 连接形式： | 法兰 |
| 结构形式： | 脉冲式 | 密封材料： | 钴基铬镍不锈钢堆焊 |
| 压力范围： | 4.0MPa | 公称通径： | DN25 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、脉冲式安全阀结构简述：
1、通过杠杆和重锤来平衡阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、密封面用铁基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
3、阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。
1、通过杠杆和重锤来平衡阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、密封面用铁基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
3、阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。
二、脉冲式安全阀安装说明：
1、本阀门应与A49H-4型主安全阀配套使用。
2、脉冲安全阀安装时应严格垂直，杠杆应保持水平，与导向叉两侧面间隙必须均匀。
3、脉冲安全阀安装之前，应将管路冲洗干净。
4、脉冲安全阀引出管与主安全阀的入口管之间应保持一定较长的距离，电接点压力表和主安全阀入口管之间的距离，不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。
1、本阀门应与A49H-4型主安全阀配套使用。
2、脉冲安全阀安装时应严格垂直，杠杆应保持水平，与导向叉两侧面间隙必须均匀。
3、脉冲安全阀安装之前，应将管路冲洗干净。
4、脉冲安全阀引出管与主安全阀的入口管之间应保持一定较长的距离，电接点压力表和主安全阀入口管之间的距离，不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。

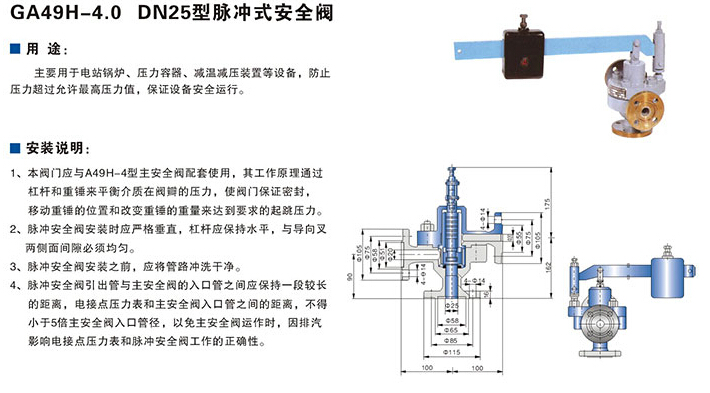

三、脉冲式安全阀外形尺寸和连接尺寸:
|
公称通径DN(mm)
|
尺寸(mm)
|
|||||||||
|
D
|
D1
|
D2
|
D3
|
Z-Фd
|
H1
|
H2
|
L
|
L1
|
Lo
|
|
|
25
|
115
|
85
|
65
|
58
|
4-14
|
90
|
125
|
100
|
100
|
670
|
