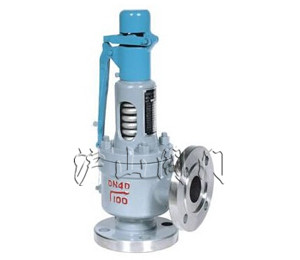

| 产品名称： | 锅炉安全阀 | 产品型号： | A48Y、A44Y |
| 驱动方式： | 手动 | 连接形式： | 法兰 |
| 结构形式： | 弹簧全启式 | 密封材料： |
堆焊Co基硬质合金 |
| 压力范围： | 1.6～10.0MPa | 公称通径： | DN20-DN400 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、锅炉安全阀概述
A44Y型锅炉安全阀（带扳手弹簧全启式安全阀）适用于工作温度≤300℃的空气、石油等介质的设备或管路上，A48Y型适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上，作为超压保护装置。连接法兰标准PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2标准。
二、锅炉安全阀零部件材料
|
NO. |
蒸汽锅炉安全阀零件名称 |
A48Y-C A44Y-C 材料 |
A44Y-P材料 |
A44Y-R材料 |
|
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8M |
|
2 |
阀座 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
3 |
调节圈 |
ZG2Cr13 |
ZG1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
4 |
反冲盘 |
ZG2Cr13 |
ZG1Cr18Ni9Ti |
316 |
|
5 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
6 |
导向套 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
7 |
阀盖 |
ZG230-450 |
ZG230-450 |
ZG230-450 |
|
8 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
9 |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
10 |
扳手 |
ZG200-400 |
ZG200-400 |
ZG200-400 |
|
11 |
调整螺杆 |
45 |
2Cr13 |
2Cr13 |
|
12 |
保护罩 |
ZG200-400 |
ZG200-400 |
316 |
|
|
密封面材料 |
堆焊Co基硬质合金 |
||

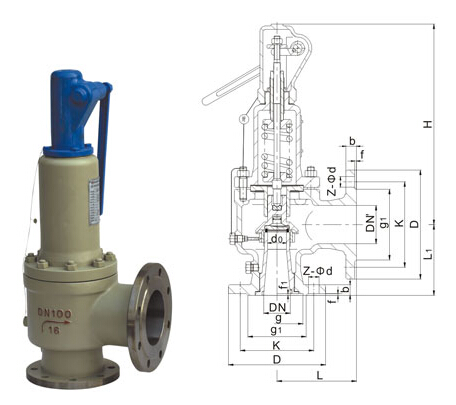

三、锅炉安全阀外形和结构图
|
型号
|
公称通径
|
do
|
D
|
K
|
g
|
g1
|
b
|
f
|
f1
|
Z-ød
|
DN'
|
D1
|
K1
|
g3
|
g2
|
b1
|
f'
|
f1'
|
Z1-ød1
|
L
|
L1
|
≈H
|
|
A48Y-16C A44Y-16C A44Y-16P A44Y-16R
|
20
|
15
|
105
|
75
|
|
55
|
16
|
2
|
|
4-14
|
25
|
115
|
85
|
|
65
|
16
|
2
|
|
4-14
|
110
|
95
|
411
|
|
25
|
16
|
115
|
85
|
|
65
|
16
|
2
|
|
4-14
|
32
|
140
|
100
|
|
78
|
18
|
2
|
|
4-18
|
110
|
95
|
411
|
|
|
32
|
20
|
140
|
100
|
|
78
|
18
|
2
|
|
4-18
|
40
|
150
|
110
|
|
85
|
18
|
3
|
|
4-18
|
115
|
100
|
411
|
|
|
40
|
25
|
150
|
110
|
|
85
|
18
|
3
|
|
4-18
|
50
|
165
|
125
|
|
100
|
20
|
3
|
|
4-18
|
120
|
110
|
472
|
|
|
50
|
32
|
165
|
125
|
|
100
|
20
|
3
|
|
4-18
|
65
|
185
|
145
|
|
120
|
20
|
3
|
|
4-18
|
135
|
120
|
532
|
|
|
65
|
40
|
185
|
145
|
|
120
|
20
|
3
|
|
4-18
|
80
|
200
|
160
|
|
135
|
20
|
3
|
|
8-18
|
160
|
140
|
556
|
|
|
80
|
50
|
200
|
160
|
|
135
|
20
|
3
|
|
8-18
|
100
|
220
|
180
|
|
155
|
22
|
3
|
|
8-18
|
170
|
135
|
561
|
|
|
100
|
65
|
220
|
180
|
|
155
|
20
|
3
|
|
8-18
|
125
|
250
|
210
|
|
185
|
22
|
3
|
|
8-18
|
195
|
175
|
667
|
|
|
125
|
80
|
250
|
210
|
|
185
|
22
|
3
|
|
8-18
|
150
|
285
|
240
|
|
210
|
24
|
3
|
|
8-23
|
210
|
190
|
857
|
|
|
150
|
100
|
285
|
240
|
|
210
|
24
|
3
|
|
8-23
|
175
|
310
|
270
|
|
240
|
26
|
3
|
|
8-23
|
255
|
230
|
915
|
|
|
200
|
125
|
340
|
295
|
|
265
|
26
|
3
|
|
12-23
|
250
|
405
|
355
|
|
320
|
30
|
3
|
|
12-26
|
300
|
260
|
1073
|
|
|
250
|
150
|
405
|
355
|
|
320
|
30
|
3
|
|
12-26
|
300
|
460
|
410
|
|
375
|
30
|
4
|
|
12-26
|
350
|
320
|
1307
|
|
|
300
|
220
|
460
|
410
|
|
375
|
30
|
4
|
|
12-26
|
400
|
580
|
525
|
|
485
|
36
|
4
|
|
16-30
|
370
|
350
|
1233
|
|
|
350
|
250
|
520
|
470
|
|
435
|
34
|
4
|
|
16-26
|
500
|
715
|
650
|
|
608
|
44
|
4
|
|
20-34
|
500
|
450
|
1711
|
