广式丝扣球阀-Q11F广式丝扣球阀
您的位置:首页>>产品中心  >>广式丝扣球阀更新时间:2026-04-30 11:21:44

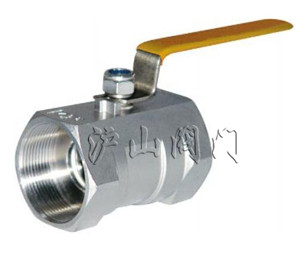

广式丝扣球阀

广式丝扣球阀
广式丝扣球阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



产品名称: 广式丝扣球阀   产品型号:  Q11F
  驱动方式: 手动   连接形式: 丝扣
  压力范围: 1.6-10MPa   公称通径: DN15-DN80
  常用材质: 碳钢、不锈钢等   技术咨询: 021-31007323

一、广式丝扣球阀用途:
       广式丝扣球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。可设置90°开关定位机构,根据需要加锁以防止误操作。适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。Q41F广式法兰球阀属于手动阀类。

二、广式丝扣球阀规格尺寸:


型号

公称压力PN(Mpa)

试验压力ps(Mpa)

工作压力p(Mpa)

工作温度(℃)

适用介质

壳体

密封(液)

密封(气)

Q11F-16

Q11F-16C

1.6

2.4

1.76

0.6

1.6

150

水、蒸汽、油品

Q11F-16P

硝酸类

Q11F-16R

醋酸类

Q11F-16Ni

碱液、盐水、海水等

Q11F-16Q

水、蒸汽、油品

Q11F-40

4.0

6.0

4.4

0.6

4.0

水、蒸汽、油品

Q11F-40P

硝酸类

Q11F-40R

醋酸类

三、广式丝扣球阀技术参数:

型号

公称压力PN(Mpa)

试验压力ps(Mpa)

工作压力p(Mpa)

工作温度(℃)

适用介质

壳体

密封(液)

密封(气)

Q11F-16

Q11F-16C

1.6

2.4

1.76

0.6

1.6

150

水、蒸汽、油品

Q11F-16P

硝酸类

Q11F-16R

醋酸类

Q11F-16Ni

碱液、盐水、海水等

Q11F-16Q

水、蒸汽、油品

Q11F-40

4.0

6.0

4.4

0.6

4.0

水、蒸汽、油品

Q11F-40P

硝酸类

Q11F-40R

醋酸类



专业制造、专业服务,沪山为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪山产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪山的服务质量

订货流程

  • 客户采购清单请传真至 021-33321522,或来电咨询 021-31007323。
  • 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  • 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
