产品名称：

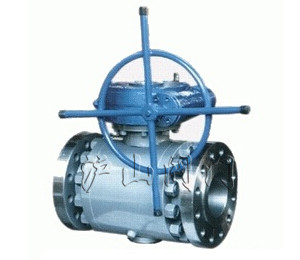

抗硫球阀
产品型号：
KQ41F
适用温度：
196℃-300℃
连接形式：
法兰
压力范围：
2.5～10MPa
公称通径：
DN50-DN400
常用材质：
WCB、304、316
技术咨询：
021-31007323
一、抗硫球阀简介
抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好。
二、抗硫球阀参数
公称通径：DN50-400mm 2"-16"
缩 径：DN50-450mm 2"-18"
公称压力：PN2.5-10.0MPa
CLASS ：150-900Lb
适用温度：－196℃-300℃
三、抗硫球阀主要性能及规范
|
公称压力 |
试验压力（Mpa） |
压力级 |
试验压力（Mpa） |
||||
|
壳体 |
高压液密封 |
低压气密封 |
壳体 |
高压液密封 |
低压气密封 |
||
|
2.5 |
3.75 |
2.75 |
0.6 |
CLASS150 |
2.94 |
2.16 |
0.6 |
|
4.0 |
6.0 |
4.4 |
CLASS300 |
7.76 |
5.62 |
||
|
6.4 |
9.6 |
7 |
CLASS600 |
15.3 |
11.23 |
||
|
10.0 |
15 |
11 |
CLASS900 |
23 |
16.85 |
||
四、抗硫球阀型号、零件材料及主要参数
|
主要型号 |
零件名称 |
材质 |
|||
|
碳钢 |
低温钢 |
不锈钢 |
|||
|
OQK4 1/7E |
阀体 |
A105 |
A350LF2 |
A182 F316 |
|
|
球体 |
A105+镀镍 |
A350LF2 |
A182 F316 |
||
|
阀杆、固定轴 |
45/40cr+镀镍 |
42CrMo+镀镍 |
A182 F316 |
||
|
阀座 |
A105+镀镍 |
A350LF2+镀镍 |
A182 F316 |
||
|
密封圈 |
增强聚四氟乙烯 对位聚苯 |
||||
|
O型圈 |
氟橡胶 |
||||
|
垫片、填料 |
柔性石墨 V型聚四氟乙烯 |
||||
|
轴套 |
SF自润滑轴承 |
||||
|
螺栓 |
A193 B7M |
A193 B7M |
316 |
||
|
螺母 |
A194 2HM |
A194 7M |
316 |
||
|
应 |
结构长度按 |
GB12221-89 ANSI B16.10 |
|||
|
法兰尺寸按 |
JB79-59 GB9113 HG20592-9 ANSI B16.5 |
||||
|
焊接标准按 |
GB12221-89 ANSI B16.25 |
||||
|
检验试验按 |
GB/T13927 JB/T9092-99 API598 |
||||
|
防火试验按 |
API 607 BS6755 II |
||||
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
