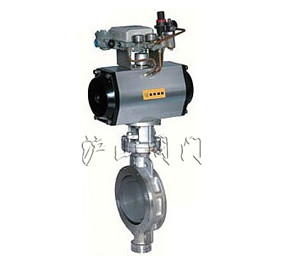

| 产品名称： | 气动对夹式金属密封蝶阀 | 产品型号： | D673H |
| 驱动方式： | 气动 | 连接形式： | 对夹 |
| 结构形式： | 三偏心 |
密封材料： |
不锈钢、聚内脂、抗磨材料 |
| 压力范围： | 0.6～4.0MPa | 公称通径： | DN50-DN1200 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、气动对夹式金属密封蝶阀概述
气动对夹式金属密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的佳装置。
二、气动对夹式金属密封蝶阀特点
1、该气动蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；

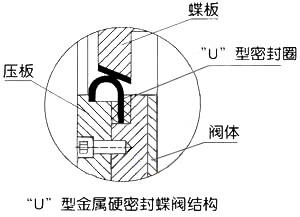

2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本电动蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。
三、气动对夹式金属密封蝶阀采用标准
设计标准 :GB/T12238-1989
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
四、气动对夹式金属密封蝶阀执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
五、气动对夹式金属密封蝶阀附件选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
六、气动对夹式金属密封蝶阀主要技术参数
|
公称通径 |
DN（mm） | 50～1200 | ||||
|---|---|---|---|---|---|---|
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
水、蒸气、油品、酸类腐蚀性等。 |
|||||
|
适用温度 |
碳钢 :-29℃～600℃ 不锈钢-40℃～600℃ |
|||||
七、气动对夹式金属密封蝶阀 主要零件材质
|
零件名称 |
材料 |
|---|---|
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
|
密封圈 |
不锈钢、聚内脂、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
柔性石墨 |
八、气动对夹式金属密封蝶阀 三偏心特点及原理
|
1、偏离管道中心 2、偏离密封面中心 3、倾斜的锥形 当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。 |
|
|
|
九、气动对夹式金属密封蝶阀 外形尺寸
|
|

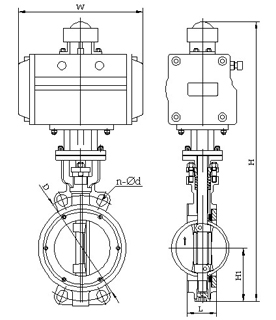

| 气动对夹式金属密封蝶阀 结构图 |
PN0.6～1.0MPa系列气动对夹式金属密封蝶阀
|
公称通径 |
结构长度 标准值 |
外形尺寸（参考值) | 连接尺寸(标准值) | 重量 (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H2 | A2 | B2 | PN0.6MPa | PN1.0MPa | ||||||
| 毫米 | 英寸 | L | D1 | Z-d | D1 | Z-d | |||||
|
50 |
2 |
43 |
112 |
625 |
245 |
72 |
110 |
4-14 |
125 |
4-18 |
11 |
|
65 |
21/2 |
46 |
115 |
625 |
245 |
72 |
130 |
4-14 |
145 |
4-18 |
12 |
|
80 |
3 |
49 |
120 |
645 |
245 |
72 |
150 |
4-18 |
160 |
8-18 |
14 |
|
100 |
4 |
56 |
138 |
675 |
355 |
92 |
170 |
4-18 |
180 |
8-18 |
16 |
|
125 |
5 |
64 |
164 |
715 |
355 |
92 |
200 |
8-18 |
210 |
8-18 |
26 |
|
150 |
6 |
70 |
175 |
800 |
355 |
92 |
225 |
8-18 |
240 |
8-22 |
28 |
|
200 |
8 |
71 |
208 |
850 |
250 |
170 |
280 |
8-18 |
295 |
8-22 |
44 |
|
250 |
10 |
76 |
243 |
925 |
250 |
170 |
335 |
12-18 |
350 |
12-22 |
68 |
|
300 |
12 |
83 |
283 |
1035 |
450 |
220 |
395 |
12-22 |
400 |
12-22 |
85 |
|
350 |
14 |
92 |
310 |
1070 |
450 |
220 |
445 |
12-22 |
460 |
16-22 |
121 |
|
400 |
16 |
102 |
340 |
1190 |
450 |
220 |
495 |
16-22 |
515 |
16-22 |
140 |
|
450 |
18 |
114 |
380 |
1250 |
650 |
280 |
550 |
16-22 |
565 |
20-26 |
190 |
|
500 |
20 |
127 |
410 |
1290 |
650 |
280 |
600 |
20-22 |
620 |
20-26 |
260 |
|
600 |
24 |
154 |
470 |
1455 |
850 |
380 |
705 |
20-26 |
725 |
20-30 |
380 |
|
700 |
28 |
165 |
550 |
1585 |
850 |
380 |
810 |
24-26 |
840 |
24-30 |
450 |
|
800 |
32 |
190 |
640 |
1700 |
1250 |
380 |
920 |
24-30 |
950 |
24-33 |
650 |
|
900 |
36 |
203 |
710 |
1965 |
1250 |
380 |
1020 |
24-30 |
1050 |
28-33 |
830 |
|
1000 |
40 |
216 |
770 |
2015 |
1250 |
380 |
1120 |
28-30 |
1160 |
28-36 |
1050 |
|
1200 |
48 |
254 |
890 |
2250 |
1250 |
380 |
1340 |
32-33 |
1380 |
32-39 |
1400 |
PN1.6～2.5MPa系列气动对夹式金属密封蝶阀
|
公称通径 |
结构长度 标准值 | 外形尺寸（参考值） | 连接尺寸(标准值) | 重量 (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H2 | A2 | B2 | PN1.6MPa | PN2.5MPa | ||||||
| 毫米 | 英寸 | L | D1 | Z-d | D1 | Z-d | |||||
|
50 |
2 |
43 |
112 |
625 |
245 |
72 |
125 |
4-14 |
125 |
4-18 |
11 |
|
65 |
21/2 |
46 |
115 |
625 |
245 |
72 |
145 |
4-14 |
145 |
8-18 |
12 |
|
80 |
3 |
49 |
120 |
645 |
245 |
72 |
160 |
8-18 |
160 |
8-18 |
15 |
|
100 |
4 |
56 |
138 |
675 |
355 |
92 |
180 |
8-18 |
190 |
8-22 |
17 |
|
125 |
5 |
64 |
164 |
715 |
355 |
92 |
210 |
8-18 |
220 |
8-26 |
27 |
|
150 |
6 |
70 |
175 |
800 |
355 |
92 |
240 |
8-22 |
250 |
8-26 |
29 |
|
200 |
8 |
71 |
208 |
850 |
250 |
170 |
295 |
12-22 |
310 |
12-26 |
45 |
|
250 |
10 |
76 |
243 |
925 |
250 |
170 |
355 |
12-26 |
370 |
12-30 |
69 |
|
300 |
12 |
83 |
283 |
1035 |
450 |
220 |
410 |
12-26 |
430 |
16-30 |
86 |
|
350 |
14 |
92 |
310 |
1070 |
450 |
220 |
470 |
16-26 |
490 |
16-33 |
122 |
|
400 |
16 |
102 |
340 |
1190 |
450 |
220 |
525 |
16-30 |
550 |
16-36 |
141 |
|
450 |
18 |
114 |
380 |
1250 |
650 |
280 |
585 |
20-30 |
600 |
20-36 |
191 |
|
500 |
20 |
127 |
410 |
1290 |
650 |
280 |
650 |
20-33 |
660 |
20-36 |
260 |
|
600 |
24 |
154 |
470 |
1455 |
850 |
380 |
770 |
20-36 |
770 |
20-39 |
380 |
|
700 |
28 |
165 |
550 |
1585 |
850 |
380 |
840 |
24-36 |
875 |
24-42 |
450 |
|
800 |
32 |
190 |
640 |
1700 |
1250 |
380 |
950 |
24-39 |
990 |
24-48 |
650 |
|
900 |
36 |
203 |
710 |
1865 |
1250 |
380 |
1050 |
28-39 |
1090 |
28-48 |
830 |
|
1000 |
40 |
216 |
770 |
2015 |
1250 |
380 |
1170 |
28-42 |
1210 |
28-56 |
1050 |
|
1200 |
48 |
254 |
890 |
2250 |
1250 |
380 |
1390 |
32-48 |
1420 |
32-56 |
1400 |
用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。
PN4.0MPa系列气动对夹式金属密封蝶阀
|
公称通径 |
结构长度 标准值 | 外形尺寸（参考值） | 连接尺寸 标准值 | |||||
|---|---|---|---|---|---|---|---|---|
| H | H2 | A2 | B2 | PN40MPa | ||||
| 毫米 | 英寸 | L | D1 | Z-d | ||||
|
50 |
2 |
43 |
112 |
625 |
250 |
170 |
125 |
4-14 |
|
65 |
21/2 |
46 |
115 |
625 |
250 |
170 |
145 |
8-18 |
|
80 |
3 |
49 |
120 |
645 |
250 |
170 |
160 |
8-18 |
|
100 |
4 |
56 |
138 |
675 |
250 |
170 |
190 |
8-22 |
|
125 |
5 |
64 |
164 |
715 |
450 |
220 |
220 |
8-26 |
|
150 |
6 |
70 |
175 |
800 |
450 |
220 |
250 |
8-26 |
|
200 |
8 |
71 |
208 |
850 |
450 |
220 |
320 |
12-30 |
|
250 |
10 |
76 |
243 |
925 |
450 |
280 |
385 |
12-33 |
|
300 |
12 |
83 |
283 |
1035 |
650 |
280 |
450 |
16-33 |
|
350 |
14 |
92 |
310 |
1070 |
650 |
280 |
510 |
16-36 |
|
400 |
16 |
102 |
340 |
1190 |
650 |
280 |
585 |
16-39 |
|
450 |
18 |
114 |
380 |
|
|
|
610 |
20-39 |
|
500 |
20 |
127 |
410 |
|
|
|
670 |
20-42 |
注：法兰标准：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
