产品名称：

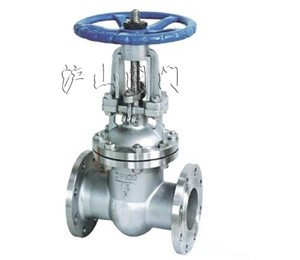

Z41W不锈钢高压闸阀
产品型号：
Z41W
适用温度：
≤-29℃～550℃
连接形式：
法兰
压力范围：
1.6～16MPa
公称通径：
DN15-DN400
常用材质：
304、316
技术咨询：
021-31007323
一、Z41W不锈钢高压闸阀
Z41W不锈钢高压闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
二、Z41W不锈钢高压闸阀结构特点
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
三、Z41W不锈钢高压闸阀主要性能规范
|
型号 |
公称压力 |
试验压力 |
工作温度（℃） |
适用介质 |
||
|
强度（水）（Mpa） |
密封（水）空气（Mpa） |
低压密封空气（Mpa） |
||||
|
Z41H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
|
Z41W-16P(R) |
硝酸类 |
|||||
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸类 |
||||||
|
Z41W-40P(R) |
4 |
6 |
4.4 |
0.6 |
≤200 |
NITRIC ACID |
|
硝酸类 |
||||||
|
Z41W-64P(R) |
6.4 |
9.6 |
7 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸类 |
||||||
四、Z41W不锈钢高压闸阀主要零件材料
|
零件名称 |
材料 |
||
|
Z24Y-16I －25I －40I |
Z24W-16P －25P －40P |
Q41W-16R －25P －40R |
|
|
阀体、阀盖 |
铬镍钢 |
铬镍钛钢 |
铬镍铝钛钢 |
|
阀板 |
合金钢＋硬质合金 |
||
|
阀杆 |
合金钢Alloy steel |
||
|
阀杆螺母 |
铝铁青铜 |
||
|
手轮 |
灰铸铁、可锻铸铁 |
||

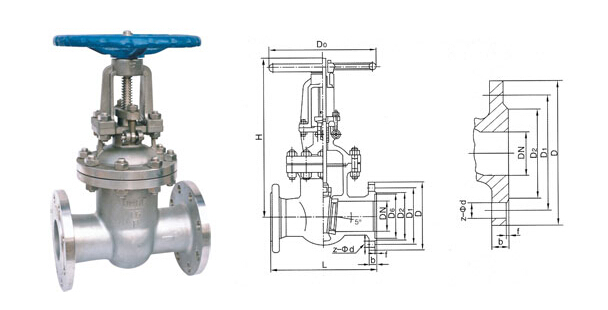

五、Z41W不锈钢高压闸阀主要外形连接尺寸
|
型号 |
公称通径 |
尺寸（mm） |
|||||||
|
DN（mm） |
L |
D |
D1 |
D2 |
H |
16-2 |
4-14 |
D0 |
|
|
Z41W-40P(R) |
15 |
130 |
95 |
65 |
45 |
170 |
16-2 |
4-14 |
40 |
|
20 |
150 |
105 |
75 |
55 |
190 |
16-2 |
4-14 |
51 |
|
|
25 |
160 |
115 |
85 |
65 |
205 |
18-2 |
4-18 |
58 |
|
|
32 |
180 |
135 |
100 |
78 |
270 |
18-3 |
4-18 |
66 |
|
|
40 |
200 |
145 |
110 |
85 |
310 |
20-3 |
4-18 |
76 |
|
|
50 |
230 |
160 |
125 |
100 |
371 |
22-3 |
8-18 |
88 |
|
|
65 |
290 |
180 |
145 |
120 |
391 |
22-3 |
8-18 |
110 |
|
|
80 |
310 |
195 |
160 |
135 |
455 |
24-3 |
8-23 |
121 |
|
|
100 |
350 |
230 |
190 |
160 |
551 |
28-3 |
8-25 |
150 |
|
|
125 |
400 |
270 |
220 |
188 |
628 |
30-3 |
8-25 |
178 |
|
|
150 |
450 |
300 |
250 |
218 |
708 |
38-3 |
12-25 |
204 |
|
|
200 |
550 |
375 |
320 |
282 |
885 |
42-3 |
12-30 |
260 |
|
|
250 |
650 |
445 |
385 |
345 |
960 |
18-2 |
4-14 |
313 |
|
|
Z41W-64P(R) |
15 |
170 |
105 |
75 |
55 |
140 |
20-2 |
4-18 |
41 |
|
20 |
190 |
125 |
90 |
68 |
195 |
22-2 |
4-18 |
51 |
|
|
25 |
210 |
135 |
100 |
78 |
210 |
24-2 |
4-23 |
58 |
|
|
32 |
230 |
150 |
110 |
82 |
280 |
24-3 |
4-23 |
66 |
|
|
40 |
240 |
165 |
125 |
95 |
328 |
26-3 |
4-23 |
76 |
|
|
50 |
250 |
175 |
135 |
105 |
390 |
28-3 |
8-23 |
88 |
|
|
65 |
280 |
200 |
160 |
130 |
410 |
30-3 |
8-23 |
110 |
|
|
80 |
310 |
210 |
170 |
140 |
485 |
32-3 |
8-25 |
121 |
|
|
100 |
350 |
250 |
200 |
168 |
590 |
36-3 |
8-30 |
150 |
|
|
125 |
400 |
295 |
240 |
202 |
688 |
38-3 |
8-34 |
176 |
|
|
150 |
450 |
340 |
280 |
240 |
768 |
44-3 |
12-34 |
204 |
|
|
200 |
550 |
405 |
345 |
300 |
973 |
48-3 |
12-41 |
260 |
|
|
250 |
650 |
470 |
400 |
352 |
1050 |
16-2 |
4-14 |
313 |
|
