产品名称：

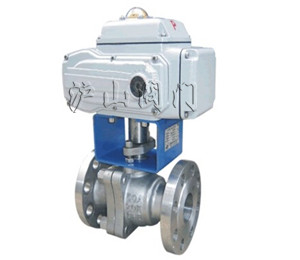

ZDJR电动O型调节球阀
产品型号：
ZDJR
可调动作：
0~90°
连接形式：
法兰
压力范围：
1.6～6.4MPa
公称通径：
DN15-DN300
常用材质：
WCB、304
技术咨询：
021-31007323
一、ZDJR电动O型调节球阀简介
ZDJR电动O型调节球阀是一种转为90°的旋转类型电动调节阀，采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
|
形式 |
角型单座铸造阀 |
|
公称通径 |
20-300mm |
|
公称压力 |
PN1.6 4.0 6.4Mpa |
|
连接形式 |
法兰式按JB78-59 JB79-59 |
|
阀体材料 |
HT200 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
|
阀芯形式 |
O型阀芯 |
|
流量特性 |
快开型 |
|
阀芯材 料 |
1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯 |
|
密封面材料 |
聚四氟乙烯、PPL、硬密封 |
三、ZDJR电动O型调节球阀具有理想流量特性表
|
公称通径（DN） |
不同开度角下的Kv值 |
||||||||
|
温度 |
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
|
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
|
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
|
100 |
9 |
18 |
35 |
71 |
133 |
248 |
398 |
620 |
890 |
|
150 |
20 |
40 |
8/0 |
160 |
300 |
560 |
900 |
1400 |
2000 |
|
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
|
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2543 |
3955 |
5650 |
|
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
四、ZDJR电动O型调节球阀规格参数
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数（Kv） |
20 |
38 |
72 |
110 |
170 |
215 |
380 |
550 |
890 |
1400 |
2000 |
3580 |
5650 |
8100 |
|
可调动作范围 |
0-90° |
|||||||||||||
|
允许压差△P |
小于公称压力（1.6MPa） |
|||||||||||||
|
泄漏量Q |
按AP1598标准测试 无泄漏 |
|||||||||||||
|
环境温度℃ |
-20~60℃ |
|||||||||||||
|
基本误差 |
±2.5% |
|||||||||||||
|
回差 |
±2.5% |
|||||||||||||
|
死区 |
1% |
|||||||||||||
|
可调范围 |
250：1 |
350：1 |
||||||||||||
|
配用执行机构 |
PSQ101, 381RSA-05DTR-05 |
DTR-10 PSQ201, DTR-20381RSC-30 |
DTR-40381RSC-50 |
PSQ701DTR-60 |
||||||||||

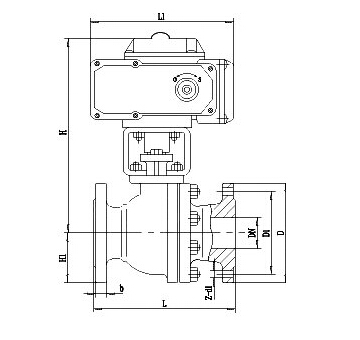

五、ZDJR电动O型调节球阀外形结构尺寸
|
公称压力DN |
L |
D |
H |
L1 |
D1 |
b |
Z-d1 |
H1 |
|
压力 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
1.6/2.5/4.0 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
15 |
130/130/140 |
95 |
275 |
157 |
65 |
14/16/16 |
4-14 |
48 |
|
20 |
140/140/150 |
105 |
280 |
157 |
75 |
14/16/16 |
4-14 |
53 |
|
25 |
150/150/165 |
115 |
287 |
157 |
85 |
14/16/16 |
4-14 |
58 |
|
32 |
165/165/180 |
135 |
354 |
208 |
100 |
16/16/18 |
4-18 |
68 |
|
40 |
180/180/200 |
145 |
312 |
208 |
110 |
16/16/18 |
4-18 |
73 |
|
50 |
200/200/220 |
160 |
325 |
208 |
125 |
16/20/20 |
4-18 |
80 |
|
65 |
220/220/250 |
180 |
335 |
256 |
145 |
18/22/22 |
4-18/8-18/8-18 |
90 |
|
80 |
250/250/280 |
195 |
365 |
256 |
160 |
20/22/22 |
8-18 |
98 |
|
100 |
280/280/320 |
215/230/230 |
400 |
256 |
180/190/190 |
20/24/24 |
8-18/8-23/8-23 |
120 |
|
125 |
320/320/360 |
245/270/270 |
420 |
256 |
210/220/220 |
24/28/30 |
8-23/8-25/8-25 |
140 |
|
150 |
360/360/400 |
280/300/300 |
440 |
256 |
240/250/250 |
24/28/30 |
8-23/8-25/8-25 |
167 |
|
200 |
400/400/550 |
335/360/375 |
470 |
256 |
295/310/320 |
26/34/38 |
12-23/12-25/12-30 |
210 |
|
250 |
630750 |
405470 |
545 |
380 |
|
|
|
|
|
300 |
750870 |
460530 |
580 |
380 |
|
|
|
|
备注：ZDJR智能电动O型调节球阀执行机构
类型：可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
技术参数和性能：请参阅相应执行机构与阀门定位器说明书。
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
