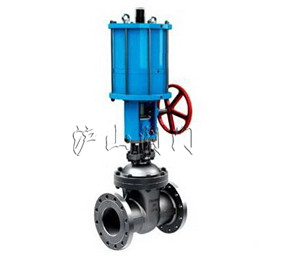

| 产品名称： | 气动法兰闸阀 | 产品型号： | Z641H、ZS641H |
| 驱动方式： | 气动 | 连接形式： | 对夹、法兰 |
| 结构形式： | 单闸板 | 密封材料： | 不锈钢、橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN50-DN1000 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、气动闸阀概述
气动法兰闸阀是具有气动执行机构(双层气缸，并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆气动闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于气动闸阀具备缓冲机构，能有效地减速轻了关闭不锈钢气动阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。
为了配合用户实现操作自动化，本公司除供应本系列产品之外，还可单独提供包括支架在内的气缸体，帮助用户对已有的种类繁多的手动闸阀进行改造，将双缸气动执行机构部分安装在手动闸阀的阀体大盖上，即可构成双缸式气动-手动两用闸阀。
由于其技术先进，性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。
二、气动闸阀结构与使用说明
1、本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。
2、上活塞行至行程上端可顶上上回讯器，使之发讯;下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于低位置;反之，闸阀全开时，外伸指示杆位于高位置。此即为本阀启闭状态的现场指示。
4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位，闸阀处于气动操作状态;反之，将转换手柄逆时针方向提转到“手动”定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。 手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。
三、气动法兰闸阀注意事项
手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀，按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。
四、气动法兰闸阀结构特点
长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象，本企业引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀，克服了一般闸阀密封不良，生锈等缺陷，弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。
五、气动法兰闸阀闸阀特点
重量轻：本体采用高级球黑铸铁制成，重量较传统闸阀重量减轻约20%~30%，安装维修方便。
平底式闸座：传统的闸阀往往在通水洗管后即因外物诸如石头，木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象，弹性座封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体畅通无阻。
整体包胶：闸板采用高品质的橡胶进行整体内、外包胶，欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸，且橡胶与球墨铸闸板接着牢靠，不易脱落及弹性记忆佳。
精铸阀体：阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。
六、气动法兰闸阀闸阀优点
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
七、气动法兰闸阀闸阀的缺点
1、密封面之间易引起冲蚀和擦伤，维修比较困难。
2、外形尺寸较大，开启需要一定的空间，开闭时间长。
3、结构较复杂。
八、气动法兰闸阀的种类
按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 : 单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
九、气动法兰闸阀安装
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着;
2.各连接部位螺栓，要求均匀拧紧;
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活;
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性;
5.用户在安装阀门时，必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
十、气动法兰闸阀主要零件材料
|
阀体、阀盖、阀板 |
铸钢 |
|---|---|
|
阀体及闸板的密封面 |
合金钢 |
|
阀杆 |
不锈钢 |
|
双头螺栓 |
35号钢 |
|
气缸 |
20号无缝钢管 |
|
活塞 |
铸铝合金 |
|
手动螺母 |
青铜 |
|
密封圈 |
石棉橡胶板、缠绕式金属石墨垫片 |
|
活塞环及轴环 |
耐油橡胶○型圈 |
|
填料函 |
石墨石棉绳 |
十一、气动法兰闸阀主要性能参数
|
型号 |
公称压力PN(MPa) | 阀体试验压力 PN(MPa) | |
|---|---|---|---|
| 强度试验 | 密封试验 | ||
|
Z6S41T-10 |
1.6 |
2.4 |
1.6 |
|
Z6S41H-25 |
2.5 |
3.8 |
2.5 |
|
Z6S41H-40 |
4.0 |
6.0 |
4.0 |
|
Z6S41H-64 |
6.4 |
9.6 |
6.4 |
十二、电动法兰刀型闸阀 主要性能规范
|
公称压力PN(MPa) |
壳体试验(MPa) | 密封试验(MPa) | 适用介质 |
|---|---|---|---|
|
1.0 |
1.5 |
1.1 |
烟气、灰、渣水混合物、空气混合物 |
|
1.6 |
2.4 |
1.8 |
十三、主要外形和连接尺寸 单位:mm
气动法兰闸阀 结构图
|
公称通径 DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
H1 |
D0 |
WT(Kg) |
|
CZ6s40H-16C CZ6s40Y-16P CZ6s40Y-16R |
||||||||||
|
50 |
250 |
160 |
125 |
100 |
16 |
4-Φ18 |
950 |
570 |
180 |
36 |
|
65 |
270 |
180 |
145 |
120 |
18 |
4-Φ18 |
1050 |
596 |
180 |
53 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8-Φ18 |
1080 |
635 |
200 |
72 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8-Φ18 |
1145 |
645 |
250 |
90 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8-Φ18 |
1210 |
685 |
250 |
120 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8-Φ18 |
1300 |
720 |
320 |
132 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-Φ23 |
1660 |
940 |
400 |
258 |
|
250 |
450 |
405 |
355 |
320 |
30 |
12-Φ25 |
1790 |
1020 |
400 |
297 |
|
300 |
500 |
460 |
410 |
375 |
30 |
12-Φ25 |
1990 |
1150 |
450 |
420 |
|
350 |
550 |
520 |
470 |
435 |
34 |
16-Φ25 |
2090 |
1170 |
450 |
558 |
|
400 |
600 |
580 |
525 |
485 |
36 |
16-Φ30 |
2290 |
1325 |
500 |
840 |
|
450 |
650 |
640 |
585 |
545 |
40 |
20-Φ30 |
2485 |
1465 |
500 |
1110 |
|
500 |
700 |
705 |
650 |
608 |
44 |
20-Φ34 |
2640 |
1590 |
550 |
1380 |
|
600 |
800 |
840 |
770 |
718 |
48 |
20-Φ41 |
2940 |
1720 |
550 |
1620 |
|
700 |
900 |
910 |
840 |
788 |
50 |
24-Φ41 |
3450 |
1960 |
600 |
1966 |
|
800 |
1000 |
1020 |
950 |
898 |
52 |
24-Φ41 |
3650 |
2190 |
600 |
2282 |
|
900 |
1100 |
1120 |
1050 |
998 |
54 |
28-Φ41 |
3815 |
2400 |
800 |
2495 |
|
1000 |
1200 |
1255 |
1170 |
1110 |
56 |
28-Φ48 |
4000 |
2650 |
800 |
2760 |
气动楔式闸阀PN2.5MPa-4.0MPa
主要外形和连接尺寸 单位:mm
|
公称通径 |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
H1 |
D0 |
WT |
|
CZ6s40H-25 CZ6s40Y-25P CZ6s40Y-25R |
||||||||||
|
50 |
250 |
160 |
125 |
100 |
20 |
4-Φ18 |
950 |
570 |
180 |
38 |
|
65 |
270 |
180 |
145 |
120 |
22 |
8-Φ18 |
1050 |
596 |
180 |
55 |
|
80 |
280 |
195 |
160 |
135 |
22 |
8-Φ18 |
1080 |
635 |
200 |
76 |
|
100 |
300 |
230 |
190 |
160 |
24 |
8-Φ23 |
1145 |
645 |
250 |
94 |
|
125 |
325 |
270 |
220 |
188 |
28 |
8-Φ25 |
1210 |
685 |
250 |
126 |
|
150 |
350 |
300 |
250 |
218 |
30 |
8-Φ25 |
1300 |
720 |
320 |
136 |
|
200 |
400 |
360 |
320 |
278 |
34 |
12-Φ25 |
1660 |
940 |
400 |
265 |
|
250 |
450 |
425 |
370 |
332 |
36 |
12-Φ30 |
1790 |
1020 |
400 |
300 |
|
300 |
500 |
485 |
430 |
390 |
50 |
16-Φ30 |
1990 |
1150 |
450 |
436 |
|
350 |
550 |
550 |
490 |
448 |
44 |
16-Φ34 |
2090 |
1170 |
450 |
580 |
|
400 |
600 |
610 |
550 |
505 |
48 |
16-Φ34 |
2290 |
1325 |
500 |
860 |
|
450 |
650 |
660 |
600 |
555 |
50 |
20-Φ34 |
2485 |
1465 |
500 |
1260 |
|
500 |
700 |
730 |
660 |
610 |
52 |
20-Φ41 |
2640 |
1590 |
550 |
1420 |
|
600 |
800 |
840 |
770 |
718 |
56 |
20-Φ41 |
3940 |
1720 |
550 |
1710 |
|
700 |
900 |
955 |
875 |
815 |
60 |
24-Φ48 |
3450 |
1960 |
600 |
2105 |
|
800 |
1000 |
1070 |
990 |
930 |
64 |
24-Φ48 |
3650 |
2190 |
600 |
2310 |
|
900 |
1100 |
1180 |
1090 |
1025 |
66 |
28-Φ54 |
3815 |
2400 |
800 |
2620 |
|
1000 |
1200 |
1305 |
1210 |
1140 |
68 |
28-Φ58 |
4000 |
2650 |
800 |
2960 |
主要外形和连接尺寸 单位:mm
|
公称通径 |
L |
D |
D1 |
D2 |
D6 |
b |
Z-Φd |
H |
H1 |
D0 |
WT |
|
CZ6s40H-40 CZ6s40Y-40P CZ6s40Y-40R |
|||||||||||
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
950 |
570 |
200 |
42 |
|
65 |
280 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
1050 |
596 |
200 |
68 |
|
80 |
320 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
1080 |
635 |
250 |
84 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
1145 |
645 |
320 |
102 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
1210 |
700 |
320 |
135 |
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
1330 |
750 |
400 |
156 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
1660 |
940 |
400 |
276 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12-Φ34 |
1820 |
1050 |
450 |
306 |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
16-Φ34 |
1990 |
1150 |
450 |
510 |
|
350 |
850 |
570 |
510 |
465 |
422 |
52 |
16-Φ34 |
2110 |
1190 |
500 |
720 |
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
16-Φ41 |
2335 |
1370 |
550 |
1050 |
|
450 |
1050 |
680 |
610 |
560 |
524 |
60 |
20-Φ41 |
2490 |
1510 |
550 |
1320 |
|
500 |
1150 |
755 |
6720 |
612 |
576 |
62 |
20-Φ48 |
2640 |
1590 |
550 |
1800 |
|
600 |
1350 |
890 |
795 |
730 |
678 |
62 |
20-Φ54 |
2940 |
1720 |
600 |
2160 |
