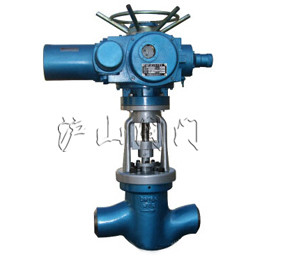

一、J961H高温高压电动截止阀简介：
1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好、寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
|
连接形式 |
焊接 |
材质 |
碳钢、不锈钢、铬钼钢 |
|
公称通径 |
DN10-100（mm） |
适用介质 |
水、蒸气、油品等 |
|
压力环境 |
高压（PN1.6～32.0Mpa） |
工作温度 |
高温 |
|
标准 |
国标 |
外形 |
大型 |
|
流动方向 |
双向 |
驱动方式 |
电动执行器 |
|
零部件及配件 |
执行器 |
形态 |
旋转式 |
|
类型(通道位置) |
直通式 |
技术电话 |
021-31007323 |
二、制造验收技术标准：
1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。
三、J961H高温高压电动截止阀主要性能和使用范围：
|
产品型号 |
公称压力 PN(MPa) |
试验压力 (MPa) |
工作压力 (MPa) |
工作温度 (℃) |
适用介质 |
|||
|
壳体强度 |
密封 |
P54 |
P55 |
P57 |
||||
|
J961H/Y-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤425 |
水、蒸汽、油品 |
|
J961H/Y-200 |
20 |
30 |
22 |
/ |
/ |
/ |
||
|
J961H/Y-250 |
25 |
38 |
28 |
/ |
/ |
/ |
||
|
J961H/Y-320 |
32 |
48 |
36 |
/ |
/ |
/ |
||
|
J961Y—P54/100V |
20 |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸汽 |
|
J961Y—P54/140V |
25 |
38 |
28 |
14 |
/ |
/ |
||
|
J961Y—P54/170V |
32 |
48 |
36 |
17 |
/ |
/ |
||
|
J961Y—P55/100V |
25 |
38 |
28 |
/ |
10 |
/ |
≤550 |
|
|
J961Y—P55/140V |
32 |
48 |
36 |
/ |
14 |
/ |
||
|
J961Y—P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
||
|
J961Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
|
|
J961Y—P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
||
|
J961Y—P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
||
四、J961H高温高压电动截止阀主要零件材料:
|
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
阀杆螺母 |
紧固件 |
|
J961H型 |
25 WCB |
25 WCB |
铬不锈钢铬 钼铝钢氮化 |
铬不锈钢 |
铬不锈钢 |
柔性 石墨 |
铝青铜 |
优质碳钢 铬钼钢 |
|
J961Y型 |
25 WCB |
25 WCB |
铬不锈钢铬 钼铝钢氮化 |
25 |
硬质合金 |
|||
|
J61Y-P54型 J961Y-P54型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38Cr1MoAIA |
12Cr1MoV |
硬质合金 |
|||
|
J61Y-P55型 J961Y-P55型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38Cr1MoA1A |
12Cr1MoV |
硬质合金 |
|||
|
J61Y-P57型 J961Y-P57型 |
12Cr1MoV WC9 |
12Cr1MoV WC9 |
20Cr1Mo1VA 38Cr1MoAIA |
12Cr1MoV |
硬质合金 |
五、J961H高温高压电动截止阀 产品外形图及主要连接尺寸：
|
公称通径 DN(mm) |
连接尺寸 (mm) |
|||||
|
L |
D1 |
D2 |
D3 |
|
H |
|
|
15 |
150 |
17 |
36 |
/ |
375° |
518 |
|
20 |
135170 |
22 |
42 |
/ |
375° |
518 |
|
25 |
135170 |
26 |
42 |
/ |
375° |
518 |
|
32 |
170180 |
31 |
44 |
/ |
375° |
560 |
|
40 |
230 |
38 |
60 |
/ |
375° |
545 |
|
50(1) |
250 |
50 |
82 |
/ |
32° |
728 |
|
50(2) |
320350 |
50 |
82 |
/ |
32° |
748 |
|
65 |
370260 |
69 |
100 |
110 |
32° |
829 |
|
80 |
400430470 |
84 |
108 |
130 |
32° |
898 |
|
100 |
455560 |
107 |
144 |
165 |
32° |
913 |
|
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57/100V、P57/140V、P57/170V |
||||||
|
15 |
150 |
17 |
40 |
/ |
375° |
518 |
|
20 |
135170 |
22 |
46 |
/ |
375° |
518 |
|
25 |
135170 |
26 |
46 |
/ |
375° |
518 |
|
32 |
170180 |
31 |
49 |
/ |
375° |
560 |
|
40 |
230 |
38 |
60 |
/ |
375° |
545 |
|
50(1) |
250 |
50 |
90 |
/ |
32° |
728 |
|
50(2) |
320350 |
50 |
90 |
/ |
32° |
748 |
|
65 |
370260 |
69 |
104 |
115 |
32° |
829 |
|
80 |
400430470 |
84 |
110 |
140 |
32° |
898 |
|
100 |
455560 |
107 |
148 |
170 |
32° |
913 |
