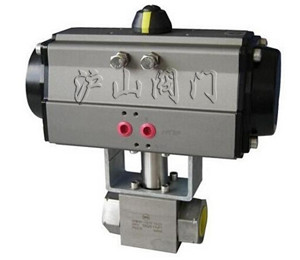

一、Q611N气动高压内螺纹不锈钢球阀简介：
Q611N气动高压内螺纹不锈钢球阀是双（单）作用气动活塞式执行器与进口BKH高压球阀组成，是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹（G/NPT）、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。
Q611N气动高压内螺纹不锈钢球阀适合于介质是粘稠、含颗粒、纤维性质的高压场合，耐压可达PN315（即31.5MPA，315公斤）。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
Q611N气动高压内螺纹不锈钢球阀以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，可实现全开-全关动作。气动高压球阀由气动活塞式执行机构和高压球阀组成，可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转（调节作用的阀门定位器）。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。 气动高压球阀广泛应用在石油、化工、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
二、Q611N气动高压内螺纹不锈钢球阀性能规范：
|
型号 |
公称压力 PN（MPa） |
试验压力Ps（MPa） |
启闭时间 （S） |
工作温度 （℃） |
适用介质 |
|
|
壳体 |
密封 |
|||||
|
Q611N |
16 |
16 |
24 |
1～2 |
-35～120 |
天然气、油 |
|
35 |
35 |
50 |
||||
|
Q614N |
16 |
16 |
24 |
1～2 |
||
|
35 |
35 |
50 |
||||
三、Q611N气动高压内螺纹不锈钢球阀性能参数
|
驱 动 |
压缩空气4～7bar(可带手轮) |
|
公称通径 |
8～100mm |
|
电控 |
DC24V、AC220V、4－20MA |
|
公称压力 |
1.6～6.4MPa；6.4MPa以上可定制 |
|
适用温度 |
常温PTFE：-29℃～+150℃ |
|
中温PPL：-29℃～+250℃ |
|
|
连接方式 |
内螺纹 |
|
阀结构 |
三块式 |
|
阀体材质 |
不锈钢316L、316、304、304L |
|
阀球材质 |
不锈钢316L、316、304L、304 |
|
密封材质 |
PTFE、PPL |
|
适用介质 |
气体、水、油类、轻微腐蚀性介质等 |
|
可选附件 |
限位开关、电磁阀、减压阀 |

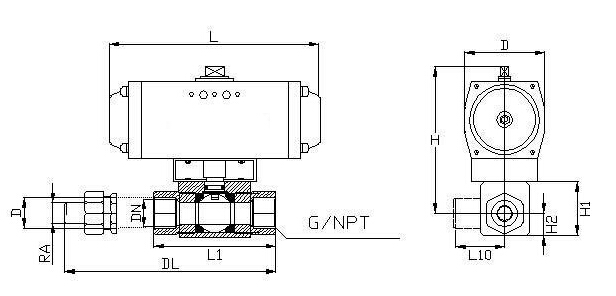

四、Q611N气动高压内螺纹不锈钢球阀主要外形尺寸：
内螺纹连接尺寸 （单位：mm）
|
螺纹 G/NPT |
DN |
L1 |
B |
D |
H |
H1 |
H2 |
L |
H |
L10 |
气动执行器 |
|
1/4 |
6 |
69 |
26 |
58 |
150 |
32 |
13 |
165 |
150 |
32 |
GT50 |
|
3/8 |
10 |
73 |
32 |
58 |
150 |
38 |
16 |
165 |
150 |
35 |
|
|
1/2 |
15 |
85 |
38 |
58 |
150 |
46 |
19 |
165 |
150 |
37 |
|
|
3/4 |
20 |
96 |
49 |
70 |
210 |
57 |
24 |
225 |
210 |
47 |
GT63 |
|
1″ |
25 |
110 |
60 |
70 |
210 |
60 |
26 |
225 |
210 |
55 |
GT75 |
|
11/4 |
32 |
110 |
76 |
70 |
210 |
84 |
38 |
225 |
210 |
70 |
GT88 |
|
21/2 |
40 |
120 |
84 |
90 |
260 |
92 |
42 |
255 |
260 |
72 |
GT100 |
|
2″ |
50 |
140 |
100 |
120 |
320 |
111 |
50 |
330 |
320 |
80 |
GT115 |
（如选用单作用气缸加一档）
卡套式外表连接尺寸（单位：mm）
|
DN |
RA |
D |
DL |
气动执行器 |
|
6 |
10 |
M18×1.5 |
91 |
AT50 |
|
8 |
12 |
M20×1.5 |
95 |
|
|
10 |
14 |
M22×1.5 |
104 |
|
|
13 |
16 |
M24×1.5 |
107 |
AT63 |
|
16 |
20 |
M30×2 |
113 |
|
|
20 |
25 |
M36×2 |
134 |
AT75 |
|
25 |
30 |
M42×2 |
146 |
|
|
25 |
38 |
M52×2 |
155 |
AT100 |
|
32 |
38 |
M52×2 |
170 |
（如选用单作用气缸加一档）
