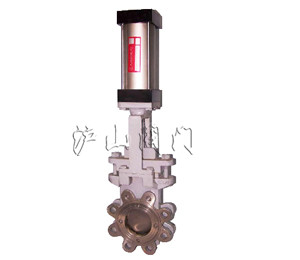

| 产品名称: | 气动对夹刀形闸阀 | 产品型号: | PZ673 |
| 驱动方式: | 气动 | 连接形式: | 对夹 |
| 结构形式: | 平行单闸板 | 密封材料: | 橡胶 |
| 压力范围: | 0.6~1.0MPa | 公称通径: | DN50-DN81200 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
一、PZ673气动对夹式刀形闸阀介绍
PZ673气动对夹式刀形闸阀该气动刀型闸阀是较为复杂的自动化控制仪表,由多种气动元件及阀体组成。多用于要求快速切断或开启的声场合。
双作用:对阀门开启和关闭的两位式控制;
单作用:(弹簧复位):在电路和气路切断或故障时,阀门自动开启或关闭。
2、 接近开关。
3、 气源处理三联件(包括减压阀、过滤器、油雾器)。
4、 电/气动阀门定位器(调节型用)。
双作用:对阀门开启和关闭的两位式控制;
单作用:(弹簧复位):在电路和气路切断或故障时,阀门自动开启或关闭。
二、PZ673气动对夹式刀形闸阀主要结构特点
气动刀型闸阀由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成,阀门启闭靠气缸动作来完成。采用对夹式结构,体积小,重量轻;完全敞开的通道,可以防止介质在阀内沉积。新研制的U型封圈,可以保证阀门的良好密封性;流阻小,安装维修方便。 闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
三、PZ673气动对夹式刀形闸阀可选附件
1、 单或双控高温电磁阀(有24V、220V等电压供选择,必要时可选取防爆电磁阀)。2、 接近开关。
3、 气源处理三联件(包括减压阀、过滤器、油雾器)。
4、 电/气动阀门定位器(调节型用)。
四、PZ673气动对夹式刀形闸阀主要外形及连接尺寸(mm)
| MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
| 0.6 | 50 | 43 | 90 | 110 | 335 | 4-M12 | 1.0 | 50 | 50 | 100 | 125 | 335 | 4-M16 |
| 65 | 46 | 110 | 130 | 363 | 4-M12 | 65 | 50 | 120 | 145 | 363 | 4-M16 | ||
| 80 | 46 | 125 | 150 | 395 | 4-M16 | 80 | 50 | 135 | 160 | 395 | 4-M16 | ||
| 100 | 52 | 145 | 170 | 465 | 4-M16 | 100 | 50 | 155 | 180 | 465 | 8-M16 | ||
| 125 | 56 | 175 | 200 | 530 | 8-M16 | 125 | 50 | 185 | 210 | 530 | 8-M16 | ||
| 150 | 56 | 200 | 225 | 630 | 8-M16 | 150 | 60 | 210 | 240 | 630 | 8-M20 | ||
| 200 | 60 | 255 | 280 | 750 | 8-M16 | 200 | 60 | 265 | 295 | 750 | 8-M20 | ||
| 250 | 68 | 310 | 335 | 900 | 12-M16 | 250 | 70 | 320 | 350 | 900 | 12-M20 | ||
| 300 | 78 | 362 | 395 | 1120 | 12-M20 | 300 | 80 | 368 | 400 | 1120 | 12-M20 | ||
| 350 | 78 | 412 | 445 | 1260 | 12-M20 | 350 | 90 | 428 | 460 | 1260 | 16-M20 | ||
| 400 | 102 | 462 | 495 | 1450 | 16-M20 | 400 | 100 | 482 | 515 | 1450 | 16-M22 | ||
| 450 | 114 | 518 | 550 | 1600 | 16-M20 | 450 | 120 | 532 | 565 | 1600 | 20-M22 | ||
| 500 | 127 | 568 | 600 | 1800 | 16-M20 | 500 | 130 | 585 | 620 | 1800 | 20-M22 | ||
| 600 | 154 | 670 | 705 | 2300 | 20-M22 | 600 | 140 | 685 | 725 | 2300 | 20-M27 | ||
| 700 | 165 | 775 | 810 | 2500 | 24-M22 | 700 | 165 | 800 | 840 | 2500 | 24-M27 | ||
| 800 | 190 | 880 | 920 | 2800 | 24-M27 | 800 | 190 | 898 | 950 | 2800 | 4-M30 | ||
| 900 | 203 | 980 | 1020 | 3100 | 24-M27 | 900 | 203 | 1005 | 1050 | 3100 | 28-M30 | ||
| 1000 | 216 | 1080 | 1120 | 3400 | 28-M27 | 1000 | 216 | 1115 | 1160 | 3400 | 28-M30 | ||
| 1200 | 254 | 1295 | 1340 | 3600 | 32-M30 | 1200 | 254 | 1325 | 1380 | 3600 | 32-M36 |
