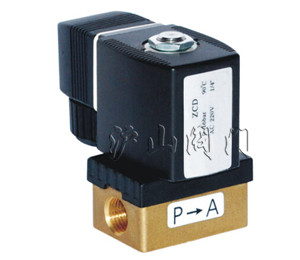

一、ZCD微型电磁阀简介：
ZCD微型电磁阀应用于发电机组、柴油机、锅炉燃烧器、焊接切割、测硫仪、分析仪器、医疗器械、空压机、机械制造等行业。说明:介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。型号表示：BZCD-1，B：防爆；-1≤90℃；
二、ZCD微型电磁阀产品特点：
|
序号 |
特点 |
|
|
1 |
直动活塞式 |
|
|
2 |
零压启动、零泄漏 |
|
|
3 |
设计紧凑、精巧美观 |
|
|
4 |
温升低，无燥音 |
|
|
5 |
动作响应迅速、高频率 |
|
|
6 |
德国工艺，出口系列，品质可靠 |
三、ZCD微型电磁阀技术参数：
|
操作方式 |
常闭 |
通电打开、断电关闭 |
|||||||||
|
参数↓型号→ |
ZCD-1·ZCD-2 |
||||||||||
|
介质温度 |
1型:≤90℃·2型:≤150℃ |
||||||||||
|
介质 |
1型 |
水、柴油、氮气、空气、煤气天然气等常温液体气体 |
|||||||||
|
2型 |
热水、热油、热空气等中温液体或汽体 |
||||||||||
|
通径（mm） |
1 |
2 |
3 |
4 |
5 |
10 |
15 |
||||
|
连接尺寸(G) |
1/8-1/4 |
1/4 |
1/4 |
3/8 |
1/2 |
3/4 |
|||||
|
压力（Mpa） |
0~4.0 |
0~1.6 |
0~0.8 |
0~0.6 |
0~0.1 |
||||||
|
功率 |
AC:15W DC:18W |
||||||||||
|
电压偏差 |
允许波动±10% |
||||||||||
|
材 料 |
阀体 |
锻压黄铜 |
|||||||||
|
密封 |
1型:丁晴橡胶NBR·2型:氟橡胶FKM |
||||||||||
|
环境温度 |
-20~60℃ |
||||||||||
|
连接方式 |
内螺纹 |
||||||||||
|
电气连接 |
接线盒电缆插座、接线方式详见68页图三所示，防护等级IP68 |
||||||||||
|
使用电压 |
AC220V 50Hz/60Hz、DC:24V·其余根据要求 |
||||||||||
|
特殊选配 |
BZCD防爆电磁阀 |
||||||||||
|
防爆等级:ExmI.IIT4(浇封型)、dIIBT4、dIICT5(含氢气) |
|||||||||||
|
安装提示 |
可任意安装、优先采用线圈竖起向上 |
||||||||||
四、ZCD微型电磁阀安装尺寸：
|
通径 DN |
内螺纹接 |
外形尺寸 |
||
|
G |
L |
H |
A |
|
|
1 |
1/8~1/4 |
25 |
54 |
20 |
|
32 |
68 |
32 |
||
|
2 |
|
56 |
|
|
|
32 |
67 |
32 |
||
|
3 |
1/4 |
46 |
||
|
4 |
||||
|
5 |
||||
|
10 |
1/4 |
50 |
85 |
27 |
|
3/8 |
||||
|
1/2 |
||||
|
15 |
3/4 |
61 |
105 |
35 |
