产品名称 |

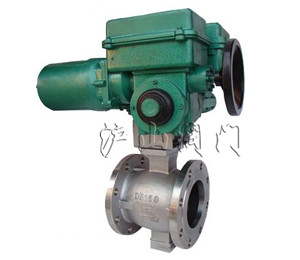

VQ940F/H电动V型球阀 |
产品型号 |
VQ940F/H |
|
公称压力 |
PN16-PN40 |
通径范围 |
DN15～DN600 |
|
连接形式 |
对夹式、法兰式 |
传动机构 |
电动 |
|
主要材质 |
304 |
阀芯材质 |
304 、316 、316L |
|
密封形式 |
硬密封 |
阀座形式 |
(硬)304、316、(软)聚四氟乙烯 |
|
适用介质 |
制浆、水、悬浮颗粒、粉尘 |
技术电话 |
021-31007323 |
一、 VQ940F/H电动V型球阀概述：
电动V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，球芯的V型缺口与阀座做比例流量调节，并且密封面紧密配合，V型口具有强大切断介质、杂质的功能，避免阀门卡死现象发生，并具有自洁功能，因此适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液。配合电动执行器可以实现远程阀门流量开度控制，在无电源情况下也可以手动进行操作。具有额定流量系数大，可调比大，密封效果好，调节性能灵敏，体积小，可竖卧安装等优点。适用于控制气体，蒸气和液体等介质。尤其是适用于控制纤维性和有微小固体颗粒的悬浊液介质的理想产品。
二、VQ940F/H电动V型球阀技术参数：
|
公称通径DN(mm) |
25～400 |
|||
|
公称压力PN(MPa) |
1.6～6.4 |
|||
|
公称压力Ps(MPa) |
强度试验 |
2.4～9.6 |
||
|
密封试验 |
1.76～7.0 |
|||
|
材料\代号 |
C |
P |
R |
|
|
主要 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZGOCr18Ni12Mo2Ti |
|
球杆 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
密封圈 |
聚四氟乙烯、不锈钢、硬质合金 |
|||
|
填料 |
聚四氟乙烯、柔性石墨 |
|||
|
适用 |
适用介质 |
水、蒸汽油品 |
硝酸类 |
醋酸类 |
|
适用温度 |
-28～400℃ |
-28～500℃ |
||
|
执行器 |
型 号 |
CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构 |
||
|
连接形式 |
对夹式、法兰式，法兰按JB79-59标准 |
|||
三、VQ940F/H电动V型球阀性能：
|
基本误差 |
回差 |
死区 |
输入信号 |
输出信号 |
|
全行程的 |
全行程的 |
全行程的 |
4～20mADC |
4～20mADC |
|
公称通径D(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
额定流量系数Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
|
|
公称压力PN(MPa) |
1.6、2.5、4.0、6.4 |
||||||||||||||
|
流量特性 |
近似等百分比(参见典型曲线图)、直线特性 |
||||||||||||||
|
阀板转角(度) |
0°～至90°(可调) |
||||||||||||||
|
允许泄漏量等级 |
软密封：零泄露 |
软密封：VI微气泡级，金属密封：≤额定CV×0.065% |
|||||||||||||
|
动作时间(S/90度) |
8.5～30 |
36～60 |
|||||||||||||
|
可调节比 |
250:1 |
300:1 |
|||||||||||||
四、VQ940F/H电动V型球阀外形尺寸：
|
公称通径 |
尺 寸 (mm) |
||||||||
|
对夹 |
法兰式 |
L |
H1 |
H2 |
|||||
|
D |
D |
D1 |
D2 |
q |
Z-Φd |
||||
|
25 |
64 |
110 |
85 |
65 |
14 |
4-14 |
102 |
277 |
60 |
|
40 |
82 |
145 |
110 |
85 |
16 |
4-18 |
114 |
305 |
75 |
|
50 |
100 |
160 |
125 |
110 |
16 |
4--18 |
124 |
364 |
95 |
|
65 |
120 |
180 |
145 |
120 |
18 |
4-18 |
145 |
379 |
105 |
|
80 |
131 |
195 |
160 |
135 |
20 |
8-18 |
165 |
389 |
120 |
|
100 |
158 |
215 |
180 |
155 |
20 |
8-18 |
194 |
402 |
140 |
|
125 |
180 |
245 |
210 |
185 |
22 |
8-18 |
213 |
426 |
165 |
|
150 |
216 |
280 |
240 |
210 |
24 |
8-23 |
229 |
453 |
185 |
|
200 |
268 |
335 |
295 |
265 |
26 |
12-23 |
243 |
473 |
205 |
|
250 |
326 |
405 |
355 |
320 |
30 |
12-25 |
297 |
540 |
240 |
|
300 |
460 |
460 |
410 |
3750 |
30 |
12-25 |
338 |
590 |
290 |
|
350 |
470 |
- |
- |
- |
- |
|
- |
|
|
|
400 |
525 |
- |
- |
- |
- |
|
- |
|
|
