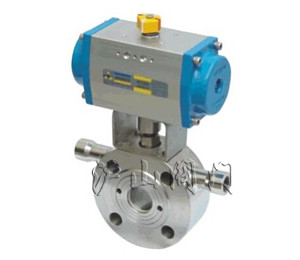

BQ671F超薄型保温气动球阀


BQ671F超薄型保温气动球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、BQ671F超薄型保温气动球阀概述:
      该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于采用整体式结构,因而保温球阀比一般球阀何种更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

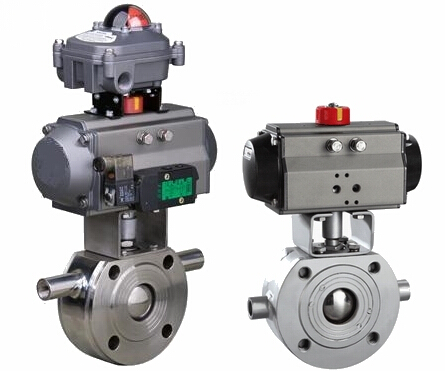

BQ671F超薄型保温气动球阀



二、BQ671F超薄型保温气动球阀技术规范:

设计标准

ASME B 16.34 GB/T12224

结构长度

ASME B 16.10 GB/T12221

连接法兰

ASME B 16.5JB/T 79

驱动方式

手动、电动、气动

试验和检验

JB/T9092 API 598

适用介质

重油、胶类等易凝固介质

三、BQ671F超薄型保温气动球阀主要零件材料:

序号

零件名称

材质

C

P

R

1

夹套

25

SUS304

SUS304

2

阀座

WCB

SUS304

SUS316

3

阀体

25

SUS304

SUS316

4

密封圈

RPTFEPTFE、对位聚苯

5

球体

SUS304

SUS304

SUS316

6

阀杆

1Cr13

SUS304

SUS316

7

填料

柔性石墨 、RPTFEPTFE

8

填料压盖

WCB

SUS304

SUS316

四、BQ671F超薄型保温气动球阀主要外形尺寸:

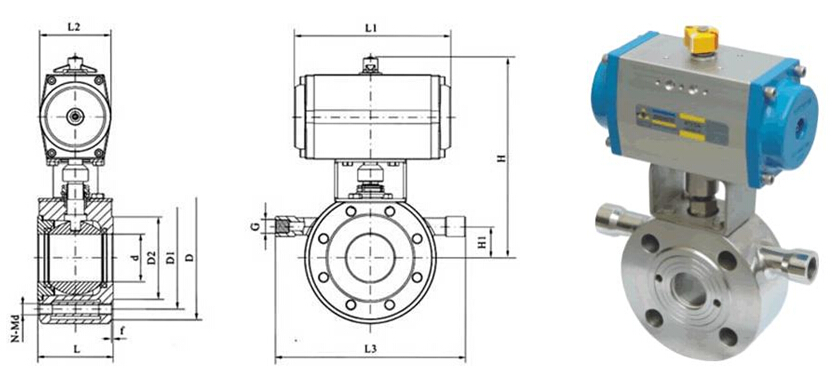

BQ671F超薄型保温气动球阀外形结构图



公称通径(DN

d

L

D

E

Q

H

W

管螺纹

(mm)

(in)

(mm)

(in)

P

20

3/4"

19

117

40

1 1/2"

58.5

147

101

170

G3/4"

25

1"

25

127

50

2"

62.5

156

106

170

G3/4"

40

1 1/2"

38

165

65

2 1/2"

63.5

181

125

250

G3/4"

50

2"

51

178

80

3"

68

218

135

250

G3/4"

80

3"

76

229

150

6"

82

275

193

350

G3/4"

100

4"

102

254

200

8"

83

300

265

420

G3/4"

150

6"

152

292

250

10"

95

403

355

1000

G3/4"

200

8"

203

330

300

12"

100

495

410

1300

G3
