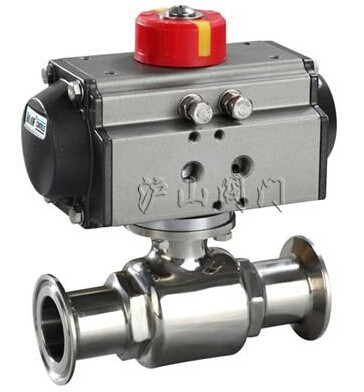

一、气动卫生级球阀产品概述
本公司的气动卫生级球阀是由气动角行程执行器与卫生级球阀装配组成。亦称气动卡箍球阀，皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。卫生级气动球阀阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。气动卡箍球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

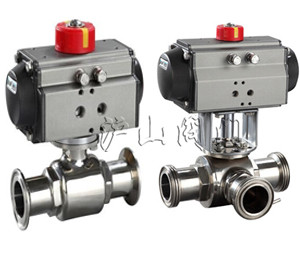

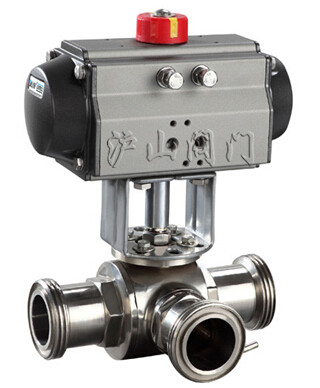

气动卫生级球阀(二通式) 气动卫生级球阀(三通式)
二、气动卫生级球阀主要技术参数
阀体
|
阀体形式 |
二通式、三通式 |
|
公称通径 |
DN15～102mm |
|
公称压力 |
PN1.0 MPa |
|
连接形式 |
快装式(卡箍式)、焊接式、螺纹式 |
|
适用温度 |
PTFE≤180℃ |
|
适用介质 |
啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
|
产品特点 |
安全卫生，密封好、使用寿命长 |
执行机构
|
执行器型号 |
GT、SR、ST、AT系列单(双)作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-20～+90℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、气动卫生级球阀主要零件材料
|
阀体 |
304/316/316L不锈钢 |
|
阀轴 |
不锈钢 |
|
球体 |
304/316/316L不锈钢 |
|
阀座 |
PTFE |

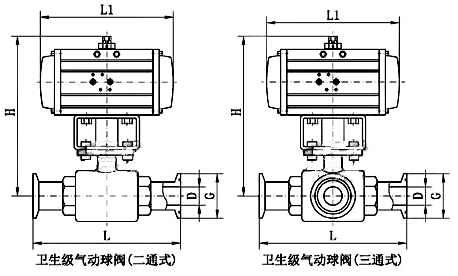

四、气动卫生级球阀主要外形及连接尺寸
|
|
|
|
通径 |
G |
L1 |
L |
H |
D |
|
15 |
34 |
132 |
100 |
115 |
12.7 |
|
20 |
50.5 |
132 |
100 |
115 |
17.2 |
|
25 |
50.5 |
155 |
120 |
147 |
25 |
|
32 |
50.5 |
155 |
130 |
150 |
31.8 |
|
38 |
50.5 |
155 |
150 |
152 |
35.6 |
|
51 |
64 |
155 |
200 |
172 |
48.6 |
|
63 |
77.5 |
208 |
210 |
192 |
60.3 |
|
76 |
91 |
208 |
220 |
197 |
72.9 |
|
89 |
106 |
256 |
260 |
224 |
88.9 |
|
102 |
119 |
256 |
320 |
232 |
101.6 |
注：以上参数均为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
