一、ZSS/HR气动O型开关球阀介绍：
ZSS/HR气动O型开关球阀是直角回转的开关阀，主要用于介质的切断控制。该系列球阀适合于严密切断，快速切断，介质双向切断控制。与气动执行器，电动执行器，电动执行器配套，广泛适用于造纸、化工、食品加工、石化工业等自控化程度要求较高的过程自控系统中。
二、ZSS/HR气动O型开关球阀特点：
1、流体阻力小，压降小，全开的球阀就是一段直通管道，因此流体阻力很小，通过阀体的介质几乎没有压力损失。
2、上下轴承设计：阀体内装有上下轴承，与阀杆接触面积大，承载能力高，摩擦系数小，使阀门的扭矩减少。
3、阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球表面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好，耐腐蚀，适应范围广。
4、自控程度高：阀体直接与气动执行器或电动执行器装配在一起，适合于自控程度高的自动化控制系统。
5、适用范围广：硬密封阀座与球在开关过程中具有檫拭作用，它除适合液体介质外，更适合于带纤维及固体颗粒介质的系统控制。

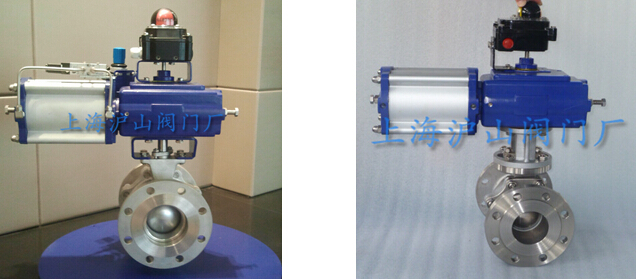

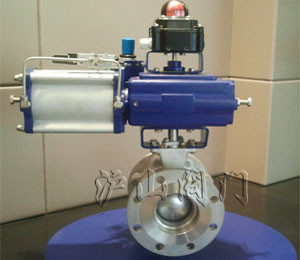

三、ZSS/HR气动O型开关球阀产品实拍：
四、ZSS/HR气动O型开关球阀参数：
|
公称压力 |
PN1.6、2.5、4.0、6.4Mpa、ANSI 150、300 |
|
公称通径 |
DN15~600mm |
|
流量特性 |
-20~+200℃、-20~+320℃ |
|
连接形式 |
快开 |
|
气源压力 |
0.5~0.7Mpa |
|
球芯型式 |
全通径O型球 |
五、ZSS/HR气动O型开关球阀材质：
|
阀 体 |
ZG230～450、ZG1Cr18Ni9 WCB、CF8、CF8M、CF3M |
|
球 芯 |
ZG1Cr18Ni9 、CF8、CF8M、CF3M |
|
阀 轴 |
2Cr13、3Cr13、1Cr18Ni19Ti、304、316、 316L、17-4PH |
|
填 料 |
PTFE、柔性石墨 |
|
导向套 |
铜、304、复合材料 |
|
密封圈 |
增强聚四氟乙烯、PPL |
可选附件：(1)电磁阀、回讯器 (2)连接法兰、螺栓：A . A3钢 B.不锈钢
六、ZSS/HR气动O型开关球阀外形连接尺寸：
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
D3 |
Z-d1 |
|
15 |
130/130/140 |
279 |
95 |
65 |
45 |
14/16/16 |
2 |
40 |
4-Φ14 |
|
20 |
140/140/150 |
282 |
105 |
75 |
55 |
14/16/16 |
2 |
51 |
4-Φ14 |
|
25 |
150/150/165 |
295 |
115 |
85 |
65 |
14/16/16 |
2 |
58 |
4-Φ14 |
|
32 |
165/165/180 |
298 |
135 |
100 |
78 |
16/18/18 |
2 |
66 |
4-Φ18 |
|
40 |
180/180/200 |
325 |
145 |
110 |
85 |
16/18/18 |
3 |
76 |
4-Φ18 |
|
50 |
200/200/220 |
332 |
160 |
125 |
100 |
16/20/20 |
3 |
88 |
4-Φ18 |
|
65 |
220/220/250 |
422 |
180 |
145 |
120 |
18/22/22 |
3 |
110 |
4-Φ18/8-Φ18/8-Φ18 |
|
80 |
250/250/280 |
558 |
195 |
160 |
135 |
20/22/22 |
3 |
121 |
8-Φ18 |
|
100 |
280/280/320 |
573 |
215/230/230 |
180/190/190 |
155/160/160 |
20/24/24 |
3 |
150 |
8-Φ18/8-Φ23/8-Φ23 |
|
125 |
320/320/360 |
605 |
245/270/270 |
210/220/220 |
185/188/188 |
24/28/30 |
3 |
176 |
8-Φ18/8-Φ25/8-Φ25 |
|
150 |
360/360/400 |
644 |
280/300/300 |
295/310/320 |
210/218/218 |
24/28/30 |
3 |
204 |
8-Φ23/8-Φ25/8-Φ25 |
|
200 |
400/400/550 |
850 |
335/360/375 |
295/310/320 |
265/278/282 |
26/34/38 |
3 |
260 |
12-Φ23/12-Φ25/12-Φ30 |
注：表中数据分别为压力1.6MPa，L结构长度数据可以户提供。
