一、Q6S41F气动带手轮球阀简介：
Q6S41F气动带手轮球阀采用新型AT/GT系列气动执行器，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。
Q6S41F气动带手轮球阀是法兰球阀配上气动执行器及蜗轮手动装置组成的，增加蜗轮手动装置防止阀门气缸无气源状态手动可操作阀门的开关，使其气动阀门更安全可靠。气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。
二、Q6S41F气动带手轮球阀工作原理：
Q6S41F气动带手轮球阀是由GT型、AT型气动活塞式气缸和呈90°旋转的球阀及蜗轮手动装置直接组合而成。当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。气动执行器能快速旋转90度就能使球阀瞬间关闭严密，当气动执行器发生故障时，也可用手动蜗轮装置进行阀门的关闭和开启，减少了发生故障的机率。
三、Q6S41F气动带手轮球阀产品特点：
1、蜗轮手动装置，增加气动阀门的安全性。
2、安装简便，能以任意方向安装于管道中的任意部位。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
5、操作力矩小，流通能力大、压力损失小、使用寿命长、表面镀铬、外形美观、结构简单，维修更换方便。

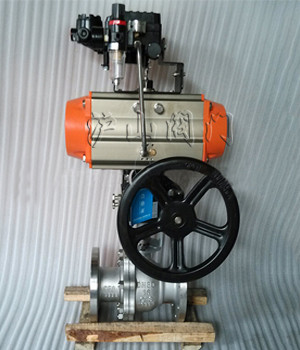

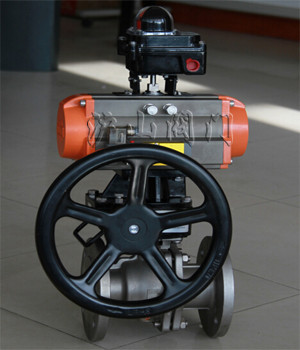

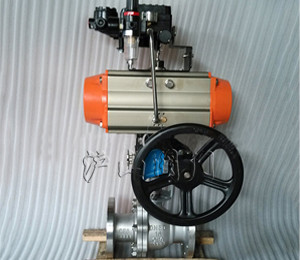

四、Q6S41F气动带手轮球阀产品实拍：
|
|
1、阀体
|
阀体形式 |
直通铸造球型阀 |
|
公称通径 |
DN15～300mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
法兰标准 |
JIS、ANSI、GB、JB、HG等 |
|
连接形式 |
法兰式、螺纹式、焊接式 |
|
阀盖形式 |
整体式 |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
2、阀内件
|
阀芯形式 |
O型球体阀芯 |
|
流量特性 |
快开特性 |
3、执行机构
|
执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
4、流量系数Kv
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
六、Q6S41F气动带手轮球阀主要性能规范：
|
试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
|
气密试验 |
0.4～0.7MPa |
|||||||||
七、Q6S41F气动带手轮球阀主要零件材料：
|
1 |
左阀体 |
WCB、CF8、CF8M、CF3M |
|
|
2 |
右阀体 |
WCB、CF8、CF8M、CF3M |
|
|
3 |
阀座 |
PEFE、PPL、304、316 |
|
|
4 |
球体 |
2Cr13、304、316 |
|
|
5 |
阀杆 |
2Cr13、304、316 |
|
|
6 |
密封填料 |
PTFE/柔性石墨 |
|
|
7 |
填料压盖 |
WCB、CF8、CF8M、CF3M |

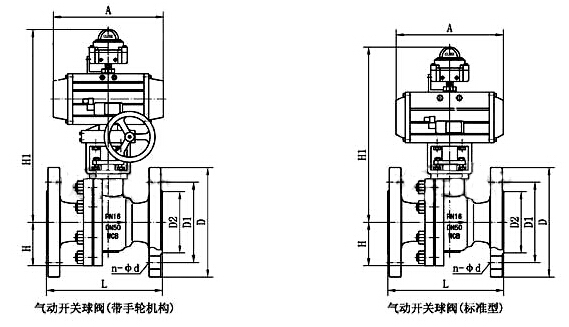

八、Q6S41F气动带手轮球阀主要外形及连接尺寸：
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
|
H1 |
根据所配执行机构而定 |
|||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
A、A1 |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
|||||||||||||
※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询我司销售部索取，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询我司技术部门索取新数据。
