一、Q941F电动法兰球阀概述：
Q941F电动法兰球阀采用一体化结构，有输入控制信号（4～20mA DC或1～5V DC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。
Q941F电动法兰球阀适用于两位切断、调节的场合。电动开关型球阀阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
二、Q941F电动法兰球阀工作原理：
Q941F电动法兰球阀以DC24V、AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0～90o）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受DC24V、AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。

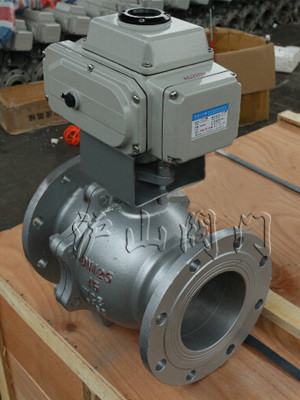

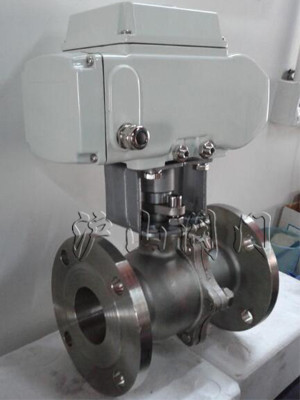

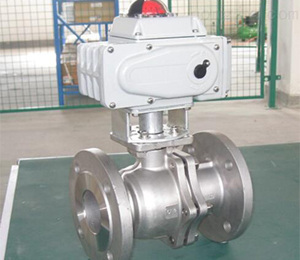

三、Q941F电动法兰球阀产品实拍：
|
|
四、Q941F电动法兰球阀产品特点：
1、安装简便，能以任意方向安装于管道中的任意部位。
2、精小型电动执行器有多种电源可供选择，更有防爆电装。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、直连方式，电动执行机构内置伺服系统，无须另配伺服放大器。
5、球阀和电动执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
6、密封材料为聚四氟乙烯等，具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
五、Q941F电动法兰球阀主要技术参数：
1、阀体
阀体形式 | 直通铸造阀 |
公称通径 | DN15～300mm |
公称压力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
法兰标准 | JIS、ANSI、GB、JB、HG等 |
连接形式 | 法兰式、焊接式、螺纹式 |
阀盖形式 | 一体式 |
压盖型式 | 压板压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
2、阀内件
阀芯形式 | O型球体阀芯 |
流量特性 | 近似快开型 |
3、执行机构
执行器型号 | DSR、3810R、DZW、HQ、PSQ |
主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
环境温度：-25～+70℃、环境湿度：≤95% |
六、Q941F电动法兰球阀主要性能指标：
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
允许压差(MPa) | ≤公称压力 | |||||||||||||
动作范围 | 0～90°、0～360° | |||||||||||||
泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||||
基本误差 | ±1% | |||||||||||||
回差 | ±1% | |||||||||||||
死区 | ≤1% | |||||||||||||
可调范围 | 250：1 | 350：1 | ||||||||||||
七、Q941F电动法兰球阀主要零件材料：
1 | 左阀体 | WCB、CF8、CF8M、CF3M |
|
2 | 右阀体 | WCB、CF8、CF8M、CF3M | |
3 | 阀座 | PEFE、PPL、304、316 | |
4 | 球体 | 2Cr13、304、316 | |
5 | 阀杆 | 2Cr13、304、316 | |
6 | 密封填料 | PTFE/柔性石墨 | |
7 | 填料压盖 | WCB、CF8、CF8M、CF3M |

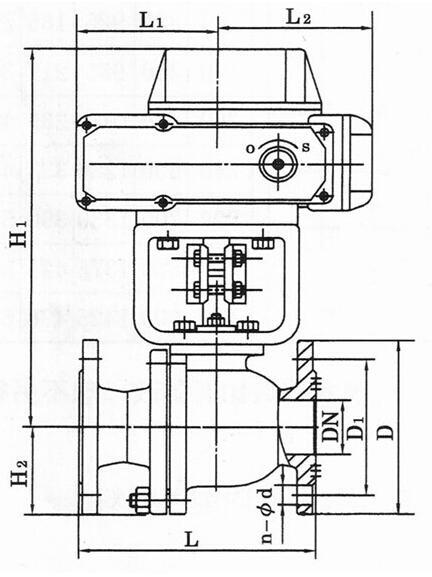

八、Q941F电动法兰球阀主要外形及连接尺寸：
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
H1 | 根据所配执行机构而定 | |||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
A、A1 | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 | |||||||||||||
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询我司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询我司技术部门索取新数据。
