产品名称：
|

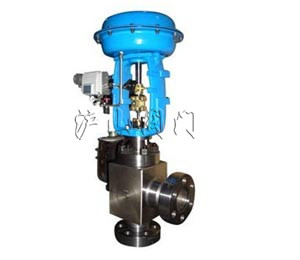

高压单座角型调节阀
|
产品型号：
|
HPAS
|
|
驱动方式：
|
气动
|
连接形式：
|
焊接、法兰
|
|
结构形式：
|
单座角型
|
密封材料：
|
橡胶
|
|
压力范围：
|
1.6～6.4MPa
|
公称通径：
|
DN25-DN80
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、高压单座角型调节阀概述
高压单座角型调节阀，简称HPAS调节阀，是CV3000系列产品之一。高压单座角阀是一种顶导向结构调节阀，阀体压降损失小，流量大，可调范围广，可根据管道转向布局要求，选用角阀。阀芯导向面积大，抗振性好。单座调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。角阀可广泛控制各种不同温度的高压流体。
二、高压单座角型调节阀主要性能
泄 漏 量： 符合ANSI B16.104 IV级， 小于额定Cv的0.01%
回 差： 1%(带定位装置)
线 性： ±1%(带定位装置)
三、高压单座角型调节阀角阀阀体
型式∶角型单座铸造球型阀
公称通径∶25、40、50、80mm
公称压力∶ANSI 900、1500、2500 JIS 63K
连接型式∶法兰密封面型式 RF、RJ
法兰标准∶JIS B2201-1984、ANSI B16.5-1981等
焊接连接∶嵌接焊SW(25~80mm) 对接焊BW(80mm)
材 料∶碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)
上 阀 盖∶常温型P -5~+230℃;
伸长I型EI +230~+566℃;
注∶工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填 料∶石棉编织填料、石墨填料
高压单座角型调节阀阀内组件
阀芯型式∶单座柱塞型阀型
流量特性∶等百分比特性(%C)和线性特性(LC)
材 料∶不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等
四、高压单座角型调节阀执行机构
型 式∶HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料∶乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围∶80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供气压力∶280~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口∶Rc1/4"(HA、VA型)、G3/8"、1/2"(VP型)
环境温度∶-30~+70℃
五、高压单座角型调节阀阀作用方式
气动调节阀用正作用或反作用执行机构实现阀的气-关式或气-开式
六、高压单座角型调节阀附件
定位器(HEP型、YT1000型)、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等。
