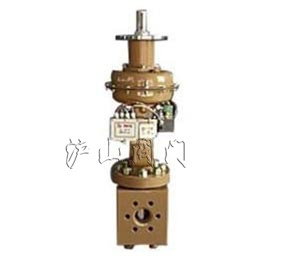

气动薄膜多级高压调节阀

气动薄膜多级高压调节阀
气动薄膜多级高压调节阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 气动薄膜多级高压调节阀   产品型号 ZMAS、ZMBS
  驱动方式 气动   连接形式 多级
  结构形式 单座   密封材料 橡胶
  压力范围 1.6~6.4MPa   公称通径 DN25、DN40
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、气动薄膜多级高压调节阀概述

气动薄膜多级高压调节阀由气动薄膜执行机构和多级高压阀组成。阀本为整体式锻件,管道法兰直接通过螺栓连接到阀体上。阀内件采用二级或四级阀芯与套筒组成的多级降压结构,使介质逐级降压,而且在每一级阀芯上的压降不超过临界压降,因此对于液体介质,可有效地避免气蚀现象,对于气体介质可降低噪音。该产品适用于高压差场合。

二、气动薄膜多级高压调节阀主要性能

基 本 误 差:带定位装置:±1.5%
回 差:带定位装置:1.5%
死 区:0.6%
泄 漏 量:0.01% ×阀额定容量
额定流量系数误差:Kv>5时,10%;Kv≤5时,±20%

三、气动薄膜多级高压调节阀技术参数和性能指标

●调节机构主要技术参数
公称通径mm
25
40
阀座直径mm
4
5
6
7
10
20
40
额定流量系数Kv
0.08
0.12
0.20
0.32
0.50
0.63;0.80
1.20
1.6;2.5
3.2;4.0
6.3
10
公称压力MPa
32
行程mm
10
16
流量特性
-20~+60
介质温度℃
直线
法兰尺寸、型式
螺纹法兰 按JB/T2769-1992
阀体材质
35 ;1Cr18Ni9 ;0Cr18Ni12Mo2Ti
阀芯材质
1Cr18Ni9 ;0Cr18Ni12Mo2Ti
螺栓螺母
35CrMoA ;35
密封填料
聚四氟乙烯
配执行机构
ZMA(B)-3
ZMA(B)-4
●配执行机构主要技术参数
型号
ZMA(B)-3
ZMA(B)-4
薄膜有效面积㎝²
400
630
行程 mm
10
10 ,16
弹簧范围KPa
20~100(气关式) ; 80~240(气开式)
性能指标
项目
带定位器
基本误差%
±2.0
回差%
2.0
死区%
0.8
始终点偏差%
±2.0
额定行程偏差%
±2.5
允许泄漏量1/h
1×10×阀额定容量

四、气动薄膜多级高压调节阀允许差压

MPa
公称通径mm
25
40
阀座直径mm
3
4
5
6
7
10
20
40
允许压差
32
30
30
注:允许压差是在P2=0状态下,气源压力气关式为180KPa,气开式为0,弹簧范围气关式20~100KPa,气开式80~240KPa。
